专利号: 201921752269X
申请人: 诸暨市润拓机械自动化科技有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-12-30
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

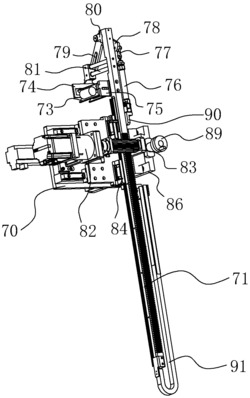

1.一种一推多式进模推料机构,包括进模推料机座(70),其特征在于,所述的进模推料机座(70)上设有可沿直线往复运动的送料齿条(71),所述的送料齿条(71)上设有若干料爪定V块(72),所述的料爪定V块(72)上设有两个沿料爪定V块(72)中心线对称的放料板(73),相邻的两个放料板(73)之间设有可沿直线往复运动的进模推料连接杆(74),所述的进模推料连接杆(74)与放料板(73)的位置相对应且形状相配适。

2.根据权利要求1所述的一推多式进模推料机构,其特征在于,所述的送料齿条(71)上设有料爪底座(75),所述的料爪底座(75)与料爪定V块(72)固定连接,相邻的两个放料板(73)之间呈V字型设置,所述的进模推料连接杆(74)内设有防干涉槽,所述的防干涉槽的横截面积大于放料板(73)的横截面积。

3.根据权利要求2所述的一推多式进模推料机构,其特征在于,所述的送料齿条(71)底部设有连接杆直线驱动器(76),所述的连接杆直线驱动器(76)的动力轴上连接有环扣杆(77),所述的环扣杆(77)上设有旋转链板(78),所述的旋转链板(78)远离环扣杆(77)一端与进模推料连接杆(74)活动连接。

4.根据权利要求3所述的一推多式进模推料机构,其特征在于,所述的旋转链板(78)内设有行程滑槽(79),所述的进模推料连接杆(74)底部插入至行程滑槽(79)内形成滑动配合,所述的环扣杆(77)与旋转链板(78)铰接,所述的送料齿条(71)上还设有关节固定板(80),所述的关节固定板(80)与旋转链板(78)活动连接。

5.根据权利要求4所述的一推多式进模推料机构,其特征在于,所述的送料齿条(71)上还设有若干进模推料限位轴(81),所述的进模推料限位轴(81)与进模推料连接杆(74)滑动配合,所述的进模推料机座(70)上设有齿条驱动器(82),所述的齿条驱动器(82)的转动轴上连接有齿条驱动轮(83),所述的齿条驱动轮(83)与送料齿条(71)啮合配合。

6.根据权利要求1所述的一推多式进模推料机构,其特征在于,所述的进模推料机座(70)内设有可沿竖直方向往复直线运动的滑块(84),所述的滑块(84)与送料齿条(71)滑动配合,所述的进模推料机座(70)顶部设有滑块直线驱动器(85),所述的滑块直线驱动器(85)的动力轴与滑块(84)固定连接。

7.根据权利要求1所述的一推多式进模推料机构,其特征在于,所述的进模推料机座(70)底部设有燕尾滑轨(86),所述的燕尾滑轨(86)顶部设有与燕尾滑轨(86)滑动配合的燕尾滑块(87),所述的燕尾滑块(87)与进模推料机座(70)固定连接。

8.根据权利要求7所述的一推多式进模推料机构,其特征在于,所述的燕尾滑轨(86)内设有燕尾滑块调节螺杆(88),所述的燕尾滑块调节螺杆(88)与燕尾滑块(87)螺接,所述的燕尾滑块调节螺杆(88)顶部设有燕尾滑块调节手轮(89)。

9.根据权利要求3所述的一推多式进模推料机构,其特征在于,所述的送料齿条(71)设有连接杆直线驱动器固定块(90),所述的连接杆直线驱动器固定块(90)与连接杆直线驱动器(76)固定连接。

10.根据权利要求1所述的一推多式进模推料机构,其特征在于,所述的进模推料机座(70)上设有齿条拖链(91),所述的齿条拖链(91)与送料齿条(71)的位置相对应且形状相配适。
