专利号: 2019217471005
申请人: 上海福铁龙住宅工业发展有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-04-19
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

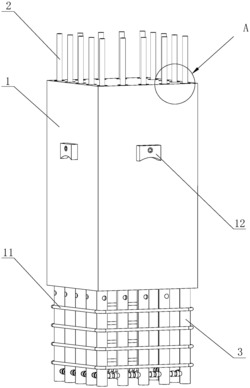

1.一种预制混凝土柱,其特征在于:包括柱体(1),所述柱体(1)呈方体状且其内部穿设有多根竖直设置的植筋(2),多个所述植筋(2)形成方体框架设置,多个所述植筋(2)均穿出所述柱体(1)的上下两端,多个所述植筋(2)顶端均套设有灌浆套筒(3),不同所述柱体(1)通过多个植筋(2)与所述灌浆套筒(3)的插接配合而固定;

灌浆套筒(3)的周侧开设有出浆口(5)和进浆口(4),所述进浆口(4)的高度低于所述出浆口(5)的高度,相邻所述灌浆套筒(3)之间设有加固管(6)。

2.根据权利要求1所述的一种预制混凝土柱,其特征在于:所述柱体(1)的上下两端均开设有多个限位槽(7),多个所述灌浆套筒(3)的端部分别插设在多个所述限位槽(7)内。

3.根据权利要求2所述的一种预制混凝土柱,其特征在于:所述进浆口(4)处固定有进浆管(9),所述灌浆套筒(3)的周侧连通有连接管(8),所述连接管(8)的高度与所述进浆管(9)的高度一致,所述加固管(6)通过固定件固定在所述连接管(8)和所述进浆管(9)之间。

4.根据权利要求3所述的一种预制混凝土柱,其特征在于:所述固定件包括两个螺纹管(10),两个所述螺纹管(10)分别套设在所述加固管(6)的两端且均与所述加固管(6)螺纹连接,当所述加固管(6)两端分别与所述连接管(8)和所述进浆管(9)固定时,两个所述螺纹管(10)分别与所述连接管(8)和所述进浆管(9)螺纹固定。

5.根据权利要求4所述的一种预制混凝土柱,其特征在于:所述灌浆套筒(3)的周侧设有多个箍筋(11),多个所述箍筋(11)均缠绕在所述多个所述灌浆套筒(3)的周侧。

6.根据权利要求1所述的一种预制混凝土柱,其特征在于:所述柱体(1)的四个周侧预埋均有用于支撑所述柱体(1)的斜撑件,所述斜撑件为金属板(12),所述金属板(12)通过螺栓固定在所述柱体(1)侧壁。

7.根据权利要求6所述的一种预制混凝土柱,其特征在于:所述金属板(12)的下侧内凹设置。
