1.一种主板模块锁定装置，其特征在于，包括位于主板模块(4)的主控件和位于箱体(1)内由若干定位条(2)包围形成的模块放置位(3)的从动件，所述从动件包括用于实现主板模块(4)底部支撑的底部复弹件和位于模块放置位(3)一侧的侧边控制件，所述侧边控制件一端与主控件相连，另一端用于实现底部复弹件的限位操作，所述主控件与从动件相配合实现主板模块(4)的限位操作。

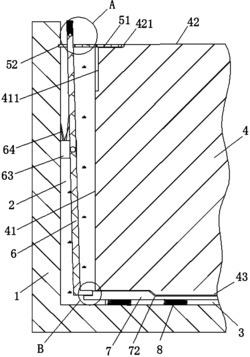

2.根据权利要求1所述的一种主板模块锁定装置，其特征在于，所述主控件为铰接于主板模块(4)的顶部端角的限位拨杆(5)，所述限位拨杆(5)包括分设于铰接部两端的操作端(51)和卡位端(52)，所述卡位端(52)朝向侧边控制件并设置有锁位卡槽(521)，所述侧边控制件为轴线平行于定位条(2)的驱动杆(6)，所述驱动杆(6)通过铰接块(63)铰接于箱体(1)内表面并可实现沿主板模块(4)放置槽所在平面的角度旋转，所述驱动杆(6)包括分设于铰接块(63)两端的驱动端(61)和卡接限位端(62)，所述铰接块(63)朝向驱动端(61)设置有复位弹片(64)，所述复位弹片(64)用于驱动驱动端(61)实现朝向主板模块(4)的旋转操作，所述驱动端(61)位于锁位卡槽(521)与箱体(1)之间，所述锁位卡槽(521)用于阻挡驱动端(61)朝向主板模块(4)的旋转运动，所述卡接限位端(62)的端部设置有朝向底部复弹件的限位凸块(621)，所述底部复弹件包括若干沿平行于主板模块(4)轴线方向设置的复位弹簧(8)和垂直设置于复位弹簧(8)端部的支撑弹座(7)，所述复位弹簧(8)的一端连接于箱体(1)的底部，另一端于支撑弹座(7)相连，所述支撑弹座(7)朝向限位凸块(621)设置有对应的卡接梯台(71)，当限位凸块(621)位于卡接梯台(71)内，支撑弹座(7)则无法朝向主板模块(4)进行移动。

3.根据权利要求2所述的一种主板模块锁定装置，其特征在于，所述支撑弹座(7)为矩形板状结构，所述箱体(1)朝向支撑弹座(7)设置有弹座引流槽，所述支撑弹座(7)的两端分别卡设于弹座引流槽内，并可实现沿弹座引流槽的往复运动。

4.根据权利要求2所述的一种主板模块锁定装置，其特征在于，所述限位拨杆(5)通过内嵌于主板模块(4)的顶部端角处铰接定位凹槽内的铰接柱实现铰接操作，所述铰接柱的轴线垂直于主板放置凹槽。

5.根据权利要求2所述的一种主板模块锁定装置，其特征在于，所述卡位端(52)的宽度与铰接定位凹槽的宽度相适配。

6.根据权利要求2或5所述的一种主板模块锁定装置，其特征在于，所述卡位端(52)设置有用于连接定位条(2)的卡接条槽。

7.根据权利要求2所述的一种主板模块锁定装置，其特征在于，所述驱动端(61)朝向主板模块(4)设置有铰接卡件(611)，所述铰接卡件(611)的一端铰接于驱动端(61)并可实现朝向主板模块(4)的上板(42)的九十度旋转，另一端设置有卡接件(612)，所述上板(42)设置有与卡接件(612)相对应的卡接凹槽(53)。

8.根据权利要求2所述的一种主板模块锁定装置，其特征在于，所述支撑弹座(7)的上表面设置有限位凹槽(72)，所述主板模块(4)的下表面设置有与限位凹槽(72)相对应的限位凸台(43)。

9.根据权利要求8所述的一种主板模块锁定装置，其特征在于，所述限位凹槽(72)为与箱体(1)的轴线平行的梯形台结构，所述梯形台结构的较大底面开口为限位凸台入口。
