专利号: 2019213206778
申请人: 烟台宁馨环保科技有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-06-19
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

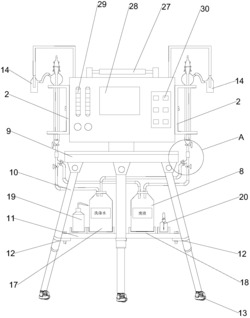

1.一种用于室内环境检测的空气采样器,其特征在于,所述的空气采样器包括采样本机(1)、采样管组件和支架组件,所述的采样本机(1)侧面通过螺栓固定连接有管架(2),所述采样管组件置于所述管架(2)上,所述的采样本机(1)置于所述支架组件的上端;

所述的采样管组件包括内插管(3)和外套管(4),所述内插管(3)插于所述外套管(4)内部,所述内插管(3)与所述外套管(4)之间有磨口连接,所述内插管(3)上端设有进气口(5),所述外套管(4)上端侧面设有连接头(6),所述连接头(6)通过管路连接所述采样本机(1),所述外套管(4)下端设有底塞(7),所述底塞(7)下端通过管路连接有废液瓶(8);

所述支架组件包括支架台(9)、支架腿(10)和中间台(11),所述支架台(9)下端与所述支架腿(10)上端通过转轴连接,所述支架腿(10)中间设有卡位板(12),所述中间台(11)与所述卡位板(12)通过螺栓连接,所述废液瓶(8)置于所述中间台(11)的上端,所述支架腿(10)下端固定连接有万向脚轮(13)。

2.根据权利要求1所述的一种用于室内环境检测的空气采样器,其特征在于,所述的连接头(6)与所述的采样本机(1)之间通过管路连接有防倒吸瓶(14)。

3.根据权利要求1所述的一种用于室内环境检测的空气采样器,其特征在于,所述的底塞(7)下端通过管路连接有三通器(15),所述三通器(15)下端的两个端口处均设有控制旋塞(16),所述三通器(15)的一个端口通过管路连接所述废液瓶(8),所述三通器(15)的另一个端口通过管路连接有洗涤水瓶(17),所述洗涤水瓶(17)置于所述中间台(11)的上端。

4.根据权利要求3所述的一种用于室内环境检测的空气采样器,其特征在于,所述中间台(11)上设有若干限位凹槽(18),所述废液瓶(8)置于所述限位凹槽(18)内,所述洗涤水瓶(17)置于所述限位凹槽(18)内。

5.根据权利要求4所述的一种用于室内环境检测的空气采样器,其特征在于,所述中间台(11)上端置有洗瓶(19)和药品瓶(20),所述洗瓶(19)置于所述限位凹槽(18)内,所述药品瓶(20)置于所述限位凹槽(18)内。

6.根据权利要求1-3任意一项所述的一种用于室内环境检测的空气采样器,其特征在于,所述的管路为硅胶软管。

7.根据权利要求1所述的一种用于室内环境检测的空气采样器,其特征在于,所述的支架腿(10)为伸缩式金属杆。

8.根据权利要求1所述的一种用于室内环境检测的空气采样器,其特征在于,所述的管架(2)包括上架(21)、下架(22)和背板架(23),所述上架(21)与所述背板架(23)上端固定连接,所述下架(22)与所述背板架(23)下端固定连接,所述背板架(23)中间设有螺丝孔(24),所述上架(21)的上端设有椭圆形的通孔(25),所述下架(22)的上端设有椭圆形的通孔(25),所述上架(21)的通孔(25)与所述下架(22)的通孔(25)位置相对应。

9.根据权利要求1所述的一种用于室内环境检测的空气采样器,其特征在于,所述的内插管(3)上端侧面设有固定刺(26),所述的外套管(4)上端侧面设有固定刺(26)。

10.根据权利要求1所述的一种用于室内环境检测的空气采样器,其特征在于,所述的采样本机(1)上端设有把手(27),所述采样本机(1)前侧设有显示屏(28)、流量计(29)和控制按钮(30)。
