专利号: 201921292039X
申请人: 信丰启旭农业机械制造有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 干燥
更新日期:2024-09-26
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

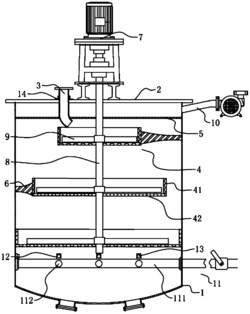

1.一种新型农产品烘干机,包括桶体,所述桶体顶部开口设置有将其密封的盖板,该盖板上设置有进料管,其特征在于,所述桶体内上下并列设置有多组圆形散料机构,其中上下任意相邻两组散料机构中位于上方散料机构的直径小于下方散料机构的直径,且最下方散料机构的直径与桶体内径相适配,并在最上方散料机构顶部的桶体内还设置有过滤网,所述散料机构包括圆形围边及位于围边内底部的筛板,在围边上设置有落料孔,其中围边外侧壁上还设置有与桶体内侧壁固定连接的支撑板,且进料管底端穿过过滤网并延伸至最上方散料机构中的围边内,所述桶体顶部设置有电机,其中电机上的转动轴依次穿过上下多组筛板,且位于每组筛板顶部的转动轴上均设置有位于对应围边内的搅拌桨,所述桶体侧壁上设置有位于过滤网上方的出气管,其中桶体底部还设置有位于最下方散料机构底部的进气管道,该进气管道由进风母管及位于进风母管两侧的进风支管组成,且进风母管与进风支管侧壁上均匀设置有进气孔。

2.根据权利要求1所述的一种新型农产品烘干机,其特征在于,所述进风支管的其中一端与进风母管连通且两者之间焊接固定,其中进风支管的另一端为密封设置且设置有固定块,且固定块上设置有将其锁紧在桶体内侧壁上的螺栓。

3.根据权利要求1所述的一种新型农产品烘干机,其特征在于,所述进料管设置在盖板的一侧,其中进料管呈J型状,且进料管底端的弯折部朝散料机构的圆心处方向设置。

4.根据权利要求1所述的一种新型农产品烘干机,其特征在于,所述盖板顶端设置有一圈外套在进料管上的加强筋板,其中加强筋板截面呈角钢状,且加强筋板的两条直角边分别与盖板顶壁及进料管外侧壁焊接固定。

5.根据权利要求1所述的一种新型农产品烘干机,其特征在于,所述落料孔内径与筛板上的筛孔孔径大小相等,其中过滤网的孔径小于筛板的筛孔孔径。
