专利号: 2019212764118
申请人: 孚德逊(苏州)通用设备有限责任公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-11-27
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

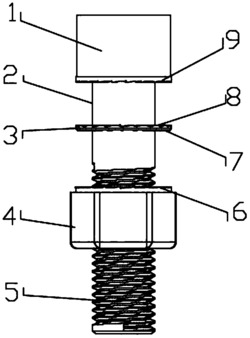

1.一种防松螺栓,包括螺栓头、螺杆、单碟环形结构垫片、螺母、螺纹齿,其特征在于:所述螺栓头的底部与螺杆固定连接,所述螺杆上设置有螺纹齿,所述螺杆上与单碟环形结构垫片相套接,所述螺纹齿上套接有螺母,所述螺栓头的底面设置有螺栓头下齿面,所述单碟环形结构垫片的顶面设置有垫片上齿面,所述单碟环形结构垫片顶面的垫片上齿面设置有垫片大齿口,所述单碟环形结构垫片的底面设置有垫片下齿面,所述单碟环形结构垫片底面的垫片下齿面设置成以环形中心向圆周设置的垫片小齿口,所述螺母的顶面设置有螺母上齿面,所述螺母上齿面的顶面设置有螺母大齿口。

2.根据权利要求1所述的一种防松螺栓,其特征在于:所述垫片上齿面与螺栓头下齿面向对应嵌合,且垫片上齿面与螺栓头下齿面的抬升角大于螺纹齿的抬升角。

3.根据权利要求1所述的一种防松螺栓,其特征在于:所述垫片小齿口呈放射直齿状或圆弧齿状。

4.根据权利要求1所述的一种防松螺栓,其特征在于:所述垫片大齿口与垫片小齿口的相切角度相反,且垫片小齿口的抬升角大于垫片大齿口的抬升角。

5.根据权利要求1所述的一种防松螺栓,其特征在于:所述螺杆为内六角或外六角状,且螺栓头与螺杆焊接,所述螺杆上的螺纹齿可为全螺纹或半螺纹设计。

6.根据权利要求1所述的一种防松螺栓,其特征在于:所述螺母上齿面上设置有螺母大齿口,且螺母上齿面与单碟环形结构垫片上的垫片上齿面相对应嵌合。

7.根据权利要求1所述的一种防松螺栓,其特征在于:所述垫片小齿口在单碟环形结构垫片以环形为中心向圆周散射的数量高于垫片大齿口在单碟环形结构垫片以环形为中心向圆周散射的数量。

8.根据权利要求1所述的一种防松螺栓,其特征在于:所述单碟环形结构垫片的材质采用高强度钢。
