专利号: 2019212754084
申请人: 深圳市南山区松坪学校
专利类型:实用新型
专利状态:已下证
更新日期:2024-12-10
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

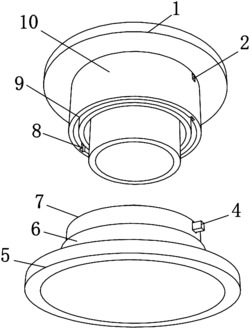

1.一种防水纽扣,包括第一扣体(1)和第二扣体(5),其特征在于:所述第一扣体(1)的底部固定连接有第一固定块(10),所述第一固定块(10)的内部开设有卡槽(9),所述卡槽(9)的左右两侧均开设有滑腔(8),所述卡槽(9)左右两侧的顶部均开设有扣合孔(2),所述第二扣体(5)的顶部固定连接有第二固定块(6),所述第二固定块(6)的内部开设有空槽(13),所述空槽(13)的顶部开设有通孔(3),所述通孔(3)的内部卡接有伸缩块(7),所述伸缩块(7)的顶部穿出通孔(3)并延伸至第二固定块(6)外,所述伸缩块(7)的底部穿出通孔(3)并延伸至空槽(13)内,所述伸缩块(7)的底部与阻挡块(15)的顶部固定连接,所述阻挡块(15)的底部与弹簧(14)的顶端固定连接,所述弹簧(14)的底端与空槽(13)的内底侧壁固定连接,所述伸缩块(7)顶部的两侧均开设有凹槽(12),所述凹槽(12)的内部卡接有卡块(4),所述卡块(4)左侧的正面和背面均与皮筋(11)的一侧固定连接,所述皮筋(11)的另一侧与伸缩块(7)的内右侧壁固定连接。

2.根据权利要求1所述的一种防水纽扣,其特征在于:所述阻挡块(15)的长度大于通孔(3)的宽度,所述卡块(4)的尺寸与凹槽(12)的尺寸相适配。

3.根据权利要求1所述的一种防水纽扣,其特征在于:所述卡块(4)的尺寸与扣合孔(2)的尺寸相适配,所述卡块(4)的宽度与滑腔(8)内壁的宽度相适配。

4.根据权利要求1所述的一种防水纽扣,其特征在于:所述伸缩块(7)的尺寸与卡槽(9)的尺寸相适配,所述伸缩块(7)、第一固定块(10)和第二固定块(6)均为圆形。

5.根据权利要求1所述的一种防水纽扣,其特征在于:所述伸缩块(7)的宽度与通孔(3)的宽度相适配,所述伸缩块(7)卡接在通孔(3)内。

6.根据权利要求1所述的一种防水纽扣,其特征在于:所述第一固定块(10)和第二固定块(6)均为中空,所述第一固定块(10)、第二固定块(6)和伸缩块(7)均为防水材质。
