专利号: 2019212487581
申请人: 溧阳伊科创绝缘材料技术有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2024-10-29
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

1.一种便于上料的绝缘管加工车床,包括机体(1),机体(1)转动连接有转动轴线水平的第一卡盘(11),机体(1)固定连接有两个相互平行的竖直滑板(12),滑板(12)顶部滑动连接有卡盘座(14),卡盘座(14)上转动连接有转动轴线与第一卡盘(11)平行的第二卡盘(141),其特征在于:所述滑板(12)相对的侧壁设置有支撑组件(2),支撑组件(2)包括支撑板(21)和能够带动支撑板(21)上下移动的驱动件(22),支撑板(21)的两端与滑板(12)相对的内壁竖直滑动连接。

2.根据权利要求1所述的一种便于上料的绝缘管加工车床,其特征在于:所述驱动件(22)为支撑气缸,支撑板(21)的两端各自至少连接一个驱动件(22)。

3.根据权利要求1所述的一种便于上料的绝缘管加工车床,其特征在于:所述支撑板(21)的上表面为下凹的弧面。

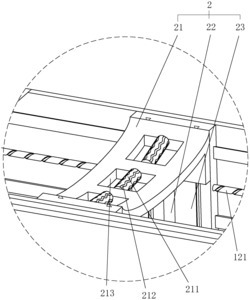

4.根据权利要求1所述的一种便于上料的绝缘管加工车床,其特征在于:所述支撑板(21)转动连接有转轮(211),转轮(211)的轴线垂直于第一卡盘(11)的转动轴线,转轮(211)的周向面高于支撑板(21)的上表面。

5.根据权利要求4所述的一种便于上料的绝缘管加工车床,其特征在于:所述转轮(211)的周向面上设置有防滑纹(212)。

6.根据权利要求1所述的一种便于上料的绝缘管加工车床,其特征在于:所述支撑板(21)上开设有漏料口(213)。

7.根据权利要求1所述的一种便于上料的绝缘管加工车床,其特征在于:所述支撑组件(2)设置两个,每个支撑组件(2)包括两个移动板(23),且移动板(23)分别水平滑动连接于滑板(12)相对的侧壁,支撑板(21)的两端与移动板(23)相对的侧面竖直滑动连接,驱动件(22)固定连接于移动板(23)的内壁。

8.根据权利要求1所述的一种便于上料的绝缘管加工车床,其特征在于:所述滑板(12)内壁转动连接有两个水平的丝杠(121),支撑组件(2)设置两个,丝杠(121)均分别与一个支撑组件(2)的移动板(23)螺纹连接,与另外一个支撑组件(2)的移动板(23)滑动连接,且两个丝杠(121)与不同支撑组件(2)的移动板(23)螺纹连接,丝杠(121)的端部均连接有能够带动丝杠(121)转动的电机(122)。
