专利号: 2019212329183
申请人: 诸暨市众创机械设备厂
专利类型:实用新型
专利状态:已下证
更新日期:2025-07-05
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

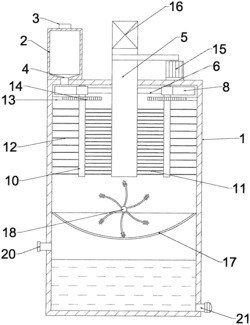

1.一种间歇投料的农业草料多重粉碎加工装置,包括壳体(1),其特征在于,所述壳体(1)上端左侧焊接设置有储料腔(2),所述储料腔(2)上端连接设置有注料管道(3),所述储料腔(2)下端和所述壳体(1)上端之间贯穿连接设置有进料管道(4),所述壳体(1)上壁中部垂直转动连接设置有转动管道(5),所述转动管道(5)外围两侧位于所述壳体(1)内上方焊接设置有转动连杆(6),所述转动连杆(6)末端焊接设置有滚珠轴承(7),两侧的所述滚珠轴承(7)外围焊接设置有环形板(8),所述环形板(8)表面贯穿设置有多组通过孔(9),所述滚珠轴承(7)内圈中焊接设置有垂直向下延伸的从动转轴(10),所述转动管道(5)外围两侧对称焊接设置有主粉碎刀片(11),所述从动转轴(10)外围两侧对称焊接设置有副粉碎刀片(12),所述壳体(1)内壁上部环形焊接设置有内齿轮(13),所述从动转轴(10)外围和所述内齿轮(13)对应位置焊接设置有和所述内齿轮(13)啮合传动的传送齿轮(14),所述壳体(1)上端右侧铆接设置有电机(15),所述转动管道(5)的上端连接设置有热风机(16),所述壳体(1)内中部位于所述转动管道(5)下方焊接设置有滤网(17),所述滤网(17)上方位于所述壳体(1)前后侧壁之间径向转动连接设置有转动轴(18),所述转动轴(18)外围焊接设置有多组转动叶片(19),所述壳体(1)左壁位于所述滤网(17)下方连接设置有注液管道(20),所述壳体(1)右壁下部通过螺纹配合活动连接设置有排料管道(21),所述排料管道(21)内左侧镶嵌设置有滤网,所述排料管道(21)右端通过螺纹配合活动连接设置有螺纹盖(22),所述螺纹盖(22)右端粘结设置有橡胶气囊(23)。

2.根据权利要求1所述的一种间歇投料的农业草料多重粉碎加工装置,其特征在于,所述储料腔(2)内底部呈倒圆台形凹陷。

3.根据权利要求1所述的一种间歇投料的农业草料多重粉碎加工装置,其特征在于,所述滚珠轴承(7)由同心设置且通过滚珠转动连接的内圈和外圈组成。

4.根据权利要求1所述的一种间歇投料的农业草料多重粉碎加工装置,其特征在于,所述通过孔(9)等角度均匀分布且和所述进料管道(4)下端相对应。

5.根据权利要求1所述的一种间歇投料的农业草料多重粉碎加工装置,其特征在于,所述主粉碎刀片(11)和所述副粉碎刀片(12)对应交错设置。

6.根据权利要求1所述的一种间歇投料的农业草料多重粉碎加工装置,其特征在于,所述电机(15)的输出端和所述转动管道(5)外围之间通过皮带连接传动,所述电机(15)的控制线路和固定电路相连接。

7.根据权利要求1所述的一种间歇投料的农业草料多重粉碎加工装置,其特征在于,所述热风机(16)的外壳部分通过支架焊接支撑在所述壳体(1)上方,所述热风机(16)的排气端和所述转动管道(5)上端通过旋转接头相连通,所述热风机(16)的控制线路和固定电路相连接。

8.根据权利要求1所述的一种间歇投料的农业草料多重粉碎加工装置,其特征在于,所述转动叶片(19)为逆时针弯曲分布的多组薄片状叶片,所述转动叶片(19)末端设有金属刷毛,所述转动叶片(19)和所述转动管道(5)下端对应设置且和所述滤网(17)底部活动契合。

9.根据权利要求1所述的一种间歇投料的农业草料多重粉碎加工装置,其特征在于,所述螺纹盖(22)右侧凹陷且水平贯穿连通。
