专利号: 2019212318884
申请人: 昆山北陆技研工业设备有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 冶金;黑色或有色金属合金;合金或有色金属的处理
更新日期:2024-10-29
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

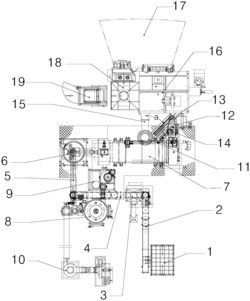

1.一种铝屑前处理系统,其特征在于:包括受料斗(1)、粉碎机(3)、油水分离机(6)、回转窑(7)、再燃炉(8)、磁选机(12)、电磁直线泵(13)和熔化炉(16);所述受料斗(1)的出料口连接粉碎机(3)的进料口,粉碎机(3)的出料口连接油水分离机(6)的进料口,油水分离机(6)的出料口连接回转窑(7)的进料口,回转窑(7)的末端连接再燃炉(8),出料口连接磁选机(12)的进料口,磁选机(12)的出料口连接电磁直线泵(13)的进料口,电磁直线泵(13)的出料口通过法兰与熔化炉(16)的进料口连接;所述再燃炉(8)与回转窑(7)的连接处设置有循环系统(9),回转窑(7)内产生的废气通过循环系统(9)进入再燃炉(8)内后再次燃烧,燃烧后的产生的气体部分通过设置在再燃炉(8)上的排气口排出,另一部分在循环系统(9)的作用下再次进入回转窑(7)内,对回转窑(7)内提供热量供应,以此实现热量循环。

2.根据权利要求1所述的铝屑前处理系统,其特征在于:所述受料斗(1)的出料口与粉碎机(3)的进料口之间通过第一挂板传送带(2)连接。

3.根据权利要求1所述的铝屑前处理系统,其特征在于:所述油水分离机(6)的进料口设置有螺旋输送机(5),所述粉碎机(3)的出料口通过第二挂板传送带(4)连接到油水分离机(6)上进料口的螺旋输送机(5)处。

4.根据权利要求1所述的铝屑前处理系统,其特征在于:所述再燃炉(8)上的排气口上连接有旋风除尘装置(10)。

5.根据权利要求1所述的铝屑前处理系统,其特征在于:所述磁选机(12)为耐高温型磁选机。

6.根据权利要求1所述的铝屑前处理系统,其特征在于:所述电磁直线泵(13)的进料口上设置有铝屑投入口(11),所述磁选机(12)通过设置在其出料口下方的电磁直线推进器(14)连接在铝屑投入口(11)上。

7.根据权利要求1所述的铝屑前处理系统,其特征在于:所述熔化炉(16)上设置有与其内部连通的铝液回炉管路(15)。

8.根据权利要求1所述的铝屑前处理系统,其特征在于:所述熔化炉(16)上具有用于融化铝锭的铝锭熔化区(18),铝锭熔化区(18)的一侧设置有用于向其内部进行投料的铝锭投料机(19)。

9.根据权利要求1所述的铝屑前处理系统,其特征在于:所述熔化炉(16)的外部具有用于对其熔融后的铝液进行去渣的清炉耙渣作业区(17)。
