专利号: 2019211758603
申请人: 嘉兴朗坤检测有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-11-13
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

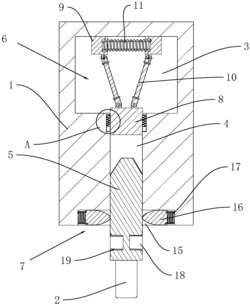

1.一种温度计探头固定装置,包括固定架(1)与温度计探头本体(2),其特征在于:所述固定架(1)内开设有空腔(3),所述固定架(1)的底部开设有连通于所述空腔(3)的连接槽(4),所述连接槽(4)内滑动连接有连接块(5),所述温度计探头本体(2)安装于所述连接块(5)的底部,所述空腔(3)内设置有对所述温度计探头本体(2)起到保护作用的减震组件(6),所述固定架(1)的底部位于所述连接块(5)的两侧设置有用于对所述连接块(5)进行定位的定位组件(7)。

2.根据权利要求1所述的一种温度计探头固定装置,其特征在于:所述减震组件(6)包括滑动连接于所述连接槽(4)且位于所述连接块(5)上方的抵接块(8),所述空腔(3)的顶部水平滑动连接有两块滑动块(9),所述滑动块(9)的下表面与所述抵接块(8)的上表面之间均活动连接有连杆(10),两块所述滑动块(9)相对的侧壁之间固定连接有第一弹簧(11),所述连接块(5)的顶部抵紧于所述抵接块(8)的下表面。

3.根据权利要求2所述的一种温度计探头固定装置,其特征在于:所述连接槽(4)的侧壁沿其竖直方向开设有限位槽(12),所述抵接块(8)的侧壁设置有滑动连接于所述限位槽(12)内的限位块(13)。

4.根据权利要求3所述的一种温度计探头固定装置,其特征在于:所述限位块(13)的上端侧壁与所述限位槽(12)的顶端内壁之间固定连接有第二弹簧(14)。

5.根据权利要求1所述的一种温度计探头固定装置,其特征在于:所述定位组件(7)包括开设于所述固定架(1)下表面位于所述连接槽(4)两侧的滑槽(15),所述滑槽(15)连通于所述连接槽(4)并滑动连接有定位杆(16),所述定位杆(16)与所述滑槽(15)的端部内壁之间固定连接有第三弹簧(17),所述连接槽(4)的两个侧壁开设有定位槽(18)。

6.根据权利要求5所述的一种温度计探头固定装置,其特征在于:所述定位槽(18)竖直方向的宽度大于所述定位杆(16)的高度。

7.根据权利要求6所述的一种温度计探头固定装置,其特征在于:所述定位槽(18)的顶部与底部均设置有橡胶减震垫(19)。

8.根据权利要求7所述的一种温度计探头固定装置,其特征在于:两根所述定位杆(16)相对的表面呈圆弧状,所述连接块(5)顶端朝向定位杆(16)的两个侧壁呈斜面设置。
