专利号: 2019211637401
申请人: 淄博齐创化工科技开发有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2024-09-26
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

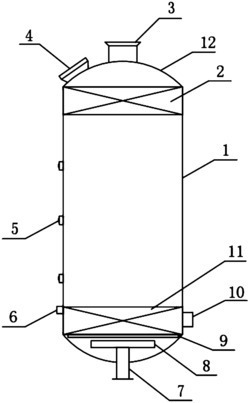

1.一种脱硝专用反应器,包括罐体(1),其特征在于:所述罐体(1)的顶部安装有罐盖(12),所述罐盖(12)的上部安装有出气口(3)和催化剂装料口(4),所述罐体(1)的内上部和内下部分别安装有惰性开孔瓷球层(2)和惰性陶瓷机构(11),所述罐体(1)外侧壁的上中下部分别开设有一组热电偶安装口(5),所述惰性开孔瓷球层(2)包括有安装在罐体(1)上部的多孔板(21),所述多孔板(21)的上部铺设有多孔惰性瓷球(22),所述惰性陶瓷机构(11)包括有敞口盛放盒(15),所述敞口盛放盒(15)的内底部开设有通孔(14),且敞口盛放盒(15)的内部填充有惰性瓷球(13),所述罐体(1)的底部设置有进气口(7),所述进气口(7)的上部固定连通有第二中空板(19),所述第二中空板(19)的上部连通有第一中空板(18),所述第一中空板(18)的上部连通有插管(16),所述插管(16)的上部侧面开设有第一出气孔(17),所述插管(16)的上端贯穿于通孔(14)。

2.根据权利要求1所述的一种脱硝专用反应器,其特征在于:所述罐体(1)的下部一侧开设有蒸汽口(6),所述蒸汽口(6)的一端与敞口盛放盒(15)的上部一侧连通。

3.根据权利要求1所述的一种脱硝专用反应器,其特征在于:所述插管(16)的上端设置为密闭结构,所述插管(16)的直径设置为通孔(14)内径的1/3。

4.根据权利要求1所述的一种脱硝专用反应器,其特征在于:所述罐体(1)的上部内侧壁上设置有台阶部(23),所述多孔板(21)安装在台阶部(23)上。

5.根据权利要求1所述的一种脱硝专用反应器,其特征在于:所述敞口盛放盒(15)的底部一侧开设有贯穿于罐体(1)侧壁的催化剂卸料口(10),所述催化剂卸料口(10)的一端安装有堵盖。

6.根据权利要求1所述的一种脱硝专用反应器,其特征在于:所述第二中空板(19)的上部表面开设有第二出气孔(20)。
