专利号: 2019211338109
申请人: 安徽博威农业科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2024-09-12
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

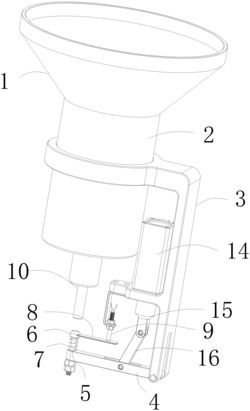

1.一种坚果炒货用称量装置,其特征在于,包括:储料仓,所述储料仓包括一送料斗(1)、贯通连接于送料斗(1)底面的储料部(2);

固定支架(3),所述固定支架(3)固接在储料仓上;

支杆(4),所述支杆(4)一端连接在固定支架(3)远离储料仓一端上;

滑动柱(5),所述滑动柱(5)垂直滑配穿透支杆(4)远离固定支架(3)一端上,其底端匹配有螺母;

顶块(6),所述顶块(6)固接在滑动柱(5)顶端;

压簧(7),所述压簧(7)套装在滑动柱(5)上,其弹力方向两端分别固接在所述顶块(6)、支杆(4)上;

感应板(8),所述感应板(8)水平固接在顶块(6)上;

接近开关(9),所述接近开关(9)通过安装支架设于固定支架(3)上且与感应板(8)相对应;

浮动轴(10),所述浮动轴(10)同轴滑配穿出储料部(2);

浮动盘(11),所述浮动盘(11)同轴固接在浮动轴(10)穿进储料部(2)内一端上,对应的所述储料部(2)内设有供浮动盘(11)密封卡合且竖直自由滑动的滑动槽(12);

弹簧(13),所述弹簧(13)设于滑动槽(12)内,其弹力方向两端分别固接在所述浮动盘(11)、滑动槽(12)底壁上。

2.根据权利要求1所述的一种坚果炒货用称量装置,其特征在于,所述浮动轴(10)与浮动盘(11)为一体式结构。

3.根据权利要求1所述的一种坚果炒货用称量装置,其特征在于,所述支杆(4)铰接在固定支架(3)上,其通过驱动装置驱动其沿与所述固定支架(3)铰接处转动。

4.根据权利要求3所述的一种坚果炒货用称量装置,其特征在于,所述驱动装置包括:气缸(14),所述气缸(14)通过安装气缸支架设于固定支架(3)上;

连接头(15),所述连接头(15)驱动连接在气缸(14)上;

铰链杆(16),所述铰链杆(16)一端铰接在连接头(15)上,其另一端铰接在所述支杆(4)上。
