专利号: 2019211302249
申请人: 阿尔法(天津)能源科技有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-08-04
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

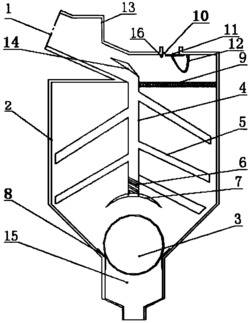

1.一种可高效排除冷凝水的疏水器,其特征在于:包括本体、进水口、分流块、引流主管、分流支管、汽水分离网、出水口、双金属弹簧片、出气口,所述本体中间部分为空腔圆柱体,下半部分为倒立的空腔圆锥结构,所述进水口倾斜设置在本体的上端,且靠近端口处的内壁上侧设有向外凸起的积气槽,所述进水口末端中心位置设置有分流块,所述分流块固定在进水口内壁上,将进水口分成上下两部分,所述进水口下部分连接引流主管顶端,所述本体上侧远离进水口的一端设置有出气口,所述出气口处设置有双金属弹簧片,所述出气口下方设有半圆形的汽水分离网,所述汽水分离网弧形边缘与本体内壁连接,圆心处与引流主管连接,所述引流主管外表面设有多个倾斜向下且与引流主管连通的分流支管,所述引流主管下端设有悬挂柱,所述悬挂柱末端悬挂连接有弧形挡板,所述弧形挡板下方设置有出水口,所述出水口处设置有浮球。

2.根据权利要求1所述的一种可高效排除冷凝水的疏水器,其特征在于:多个所述分流支管均匀设置在引流主管外壁上,且所述分流支管远离引流主管的一端靠近本体内壁设置。

3.根据权利要求1所述的一种可高效排除冷凝水的疏水器,其特征在于:所述浮球直径大于出水口直径。

4.根据权利要求1所述的一种可高效排除冷凝水的疏水器,其特征在于:所述出水口内壁上周向设置有密封条。

5.根据权利要求1所述的一种可高效排除冷凝水的疏水器,其特征在于:所述双金属弹簧片一端固定连接在出气口一端的本体上侧内壁上,另一端连接有直挡板。

6.根据权利要求5所述的一种可高效排除冷凝水的疏水器,其特征在于:所述直挡板面积大于出气口面积。

7.根据权利要求5所述的一种可高效排除冷凝水的疏水器,其特征在于:所述出气口另一端内壁上设置有限位块。
