专利号: 2019211177997
申请人: 科美(龙岩)科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-10-29
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

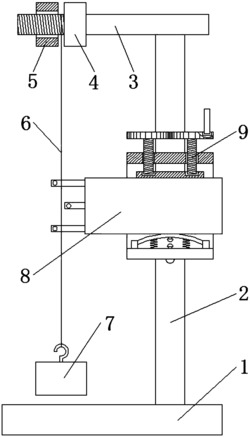

1.一种张力计校准夹具,包括底座(1),其特征在于:所述底座(1)的上端面固定连接有支柱(2),所述支柱(2)的上端固定连接有水平杆(3),所述水平杆(3)上固定套接有固定块(4),所述水平杆(3)上螺纹套接有夹紧块(5),所述水平杆(3)上缠绕连接有线材(6),所述线材(6)的下端固定连接有砝码(7),所述支柱(2)上套接有定位块(10),所述定位块(10)通过定位螺栓(11)固定套接在支柱(2)上,所述定位块(10)连接有夹持装置(9),所述夹持装置(9)夹持有张力计(8),所述张力计(8)与线材(6)对应设置,所述夹持装置(9)连接有指示灯(12)。

2.根据权利要求1所述的一种张力计校准夹具,其特征在于:所述夹持装置(9)包括安装槽(91),所述安装槽(91)与定位块(10)固定连接,所述安装槽(91)的侧壁固定连接有两个限位块(92),两个所述限位块(92)之间固定连接有弹性片(93),所述弹性片(93)的下侧和安装槽(91)的侧壁均固定连接有电导片(95),所述弹性片(93)与安装槽(91)的侧壁通过两个支撑弹簧(94)连接,所述安装槽(91)的侧壁螺纹插接有两个调节螺杆(96),两个所述调节螺杆(96)的下端转动连接有同一个压板(97),所述调节螺杆(96)的上端固定连接有齿轮(98),两个齿轮(98)互相啮合,右侧所述齿轮(98)的上端转动连接有手摇杆(99)。

3.根据权利要求1所述的一种张力计校准夹具,其特征在于:所述固定块(4)与夹紧块(5)均为圆柱形结构。

4.根据权利要求1所述的一种张力计校准夹具,其特征在于:所述砝码(7)的重量为张力计(8)量程的百分之八十。

5.根据权利要求2所述的一种张力计校准夹具,其特征在于:两个所述支撑弹簧(94)对称设置。

6.根据权利要求2所述的一种张力计校准夹具,其特征在于:两个所述电导片(95)、指示灯(12)、开关与外部电源通过导线共同组成一条串联电路。

7.根据权利要求2所述的一种张力计校准夹具,其特征在于:所述张力计(8)位于弹性片(93)与压板(97)之间。

8.根据权利要求2所述的一种张力计校准夹具,其特征在于:两个所述调节螺杆(96)的螺纹方向相反。
