1.一种无级加载的颈椎康复器,其特征在于:包括机架、钢丝绳(8)、头套(6)以及无级加载机构,钢丝绳(8)绕设在固定于机架上的多个定滑轮(7)上,钢丝绳(8)的一端与头套(6)相连,另一端与无级加载机构相连;
无级加载机构包括固定在机架上的固定水箱(5)和滑动设置在机架上的滑动水箱(1),滑动水箱(1)与钢丝绳(8)连接,并可通过将固定水箱(5)中的水导入滑动水箱(1)中以增大头套(6)的牵引力或将滑动水箱(1)中的水导入固定水箱(5)中以减小头套(6)的牵引力。
2.根据权利要求1所述的一种无级加载的颈椎康复器,其特征在于:在固定水箱(5)中设有用于将固定水箱(5)中的水导入滑动水箱(1)中的第一水泵(4),在滑动水箱(1)中设有用于将滑动水箱(1)中的水导入固定水箱(5)中的第二水泵(2)。
3.根据权利要求2所述的一种无级加载的颈椎康复器,其特征在于:第一水泵(4)设置在固定水箱(5)的底部,第二水泵(2)设置在滑动水箱(1)的底部;第一水泵(4)的出口连接有第一水管(19),第一水管(19)通过第一软管(15)与设置在滑动水箱(1)顶部的第二水管(14)相连,第二水泵(2)的出口连接有第三水管(12),第三水管(12)通过第二软管(13)与设置在固定水箱(5)顶部的第四水管(18)相连。
4.根据权利要求1所述的一种无级加载的颈椎康复器,其特征在于:在机架上设有用于实现固定水箱(5)和滑动水箱(1)之间集中互导的第三水泵(21)和六通阀(20),六通阀(20)包括圆筒形的阀套(2001)和转动设置在阀套(2001)中的圆柱形的阀芯(2002),在阀套(2001)的套壁上贯穿并间隔开设有六个外接口(2003),六个外接口(2003)分别与固定水箱(5)的进口和出口、滑动水箱(1)的进口和出口以及第三水泵(21)的进口和出口相连,在阀芯(2002)上间隔并贯穿开设有三条连通孔(2004),在阀芯(2002)的外缘对应三条连通孔(2004)端部的位置形成六个内接口(2005),可转动阀芯(2002)并通过内接口(2005)和外接口(2003)的配合以形成连接固定水箱(5)出口与滑动水箱(1)入口以及连接滑动水箱(1)出口与固定水箱(5)入口的两条连通通道。

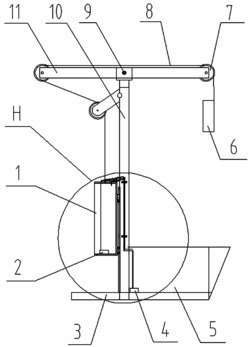

5.根据权利要求1所述的一种无级加载的颈椎康复器,其特征在于:机架包括立柱(10)、固定在立柱(10)下端的底座(3)以及转动设置在立柱(10)顶端的转动杆(11),转动杆(11)的中部设有转轴(9),在立柱(10)的顶部设有供转轴(9)转动的轴座。
6.根据权利要求5所述的一种无级加载的颈椎康复器,其特征在于:在转动杆(11)的两端和立柱(10)的上端位置分别设有供钢丝绳(8)绕设的定滑轮(7)。
7.根据权利要求5所述的一种无级加载的颈椎康复器,其特征在于:钢丝绳(8)与滑动水箱(1)的连接点与滑动水箱(1)的重心在竖直方向上的投影重合。
8.根据权利要求5所述的一种无级加载的颈椎康复器,其特征在于:水箱上设有滑块(16),在立柱(10)上设有供滑块(16)滑动配合的导轨(17)。
