专利号: 2019210042723
申请人: 北京鲲鹏神通科技有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-03-19
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

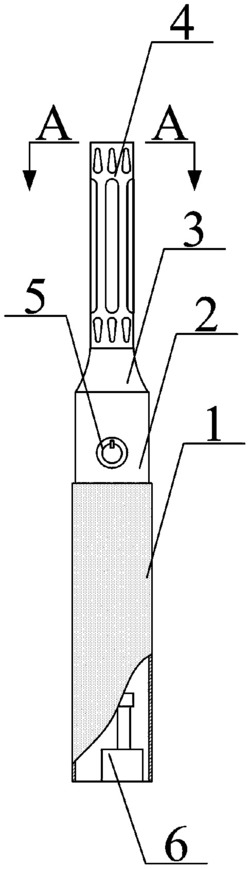

1.一种厨房电子智能点火器,其特征在于:该厨房电子智能点火器包括胶套(1),手柄(2),连接头(3),伸长管(4),开关(5)和点火机构(6),所述的胶套(1)套接在手柄(2)上;所述的手柄(2)设置为圆柱状,其上端开设有内螺纹;所述的连接头(3)设置为圆台状,底部开设有外螺纹,并与手柄(2)通过螺纹连接;所述的伸长管(4)插接在连接头(3)上端,并通过塑焊连接;所述的开关(5)嵌装在手柄(2)的外侧;所述的点火机构(6)设置在手柄(2)的内部。

2.根据权利要求1所述的一种厨房电子智能点火器,其特征在于:所述手柄(2)和连接头(3)均采用PP材质;所述的伸长管(4)采用不锈钢材质,制成圆柱状,其四周开设有通孔。

3.根据权利要求1所述的一种厨房电子智能点火器,其特征在于:所述点火机构(6)包括蓄电池(61),三极管(62),二极管(63),电阻(64),升压变压器(65),可燃气体传感器(66)和点火针(67),所述的蓄电池(61)嵌装在手柄(2)的内部;所述的三极管(62)与二极管(63)和电阻(64)串联;所述的升压变压器(65)嵌装在手柄(2)内部的顶端;所述的可燃气体传感器(66)嵌装在伸长管(4)内;所述的点火针(67)与升压变压器(65)电性连接。

4.根据权利要求3所述的一种厨房电子智能点火器,其特征在于:所述的三极管(62)的E引脚与蓄电池(61)负极连接;所述的二极管(63)与三极管(62)的B引脚连接;所述的电阻(64)通过导线分别与二极管(63)和升压变压器(65)的反馈绕组尾端连接;所述的可燃气体传感器(66)通过导线分别与开关(5)和蓄电池(61)的负极连接,可燃气体传感器(66)的常开触点与升压变压器(65)的主绕组尾部和反馈绕组头部连接;所述的三极管(62)的中间引脚与升压变压器(65)的主绕组头部连接;所述的蓄电池(61)的正极与开关(5)连接。

5.根据权利要求3所述的一种厨房电子智能点火器,其特征在于:所述的蓄电池(61)的常备电压为3.7-7.2V;所述的三极管(62)具体采用N50-347Y型;所述的二极管(63)采用FR-

107型;所述的电阻(64)的阻值为50-100Ω;所述的可燃气体传感器(66)具体采用JXM-LEL型。
