专利号: 2019209818574
申请人: 江苏新源能环科技有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

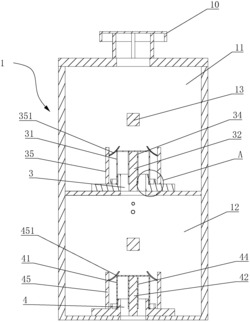

1.一种正负压保护器,其特征在于:包括分为上腔室(11)和下腔室(12)的壳体(1),所述上腔室(11)与外界连通,所述下腔室(12)连接有输气管道(121),所述输气管道(121)与发酵罐连通,所述上腔室(11)底部设有排气口(3),所述排气口(3)上套设有排气盖(31),所述排气盖(31)上固定连接有第一导向杆(32),所述排气口(3)内壁上设有第一连杆(33),所述第一连杆(33)远离排气口(3)内壁的一端连接有与第一导向杆(32)相适配的第一导向筒(34),所述上腔室(11)的底部位于排气口(3)的两侧设有两第一卡板(35),两所述第一卡板(35)顶端均设有向上弯折的第一弹簧片(351),所述第一弹簧片(351)远离第一卡板(35)的一侧与排气盖(31)上壁抵触;

所述下腔室(12)底部设有进气口(4),所述进气口(4)上套设有进气盖(41),所述进气盖(41)上固定有第二导向杆(42),所述进气口(4)内壁上设有第二连杆(43),所述第二连杆(43)远离进气口(4)内壁的一端设有与第二导向杆(42)相适配的第二导向筒(44),所述下腔室(12)的底部位于进气口(4)的两侧设有两第二卡板(45),两所述第二卡板(45)顶端均设有向上弯折的第二弹簧片(451),所述第二弹簧片(451)远离第二卡板(45)的一侧与进气盖(41)上壁相抵触,所述进气盖(41)与进气口(4)之间和排气盖(31)与排气口(3)之间均设有密封圈(5),两所述密封圈(5)分别位于进气盖(41)与排气盖(31)的盖口处并呈半包围结构包裹盖口。

2.根据权利要求1所述的正负压保护器,其特征在于:所述进气盖(41)的上方与排气盖(31)的上方均设置有一块磁铁(13),两块所述磁铁(13)分别与上腔室(11)内壁或下腔室(12)内壁固定连接,当所述第一导向杆(32)沿第一导向筒(34)伸出到极限时,所述排气盖(31)与磁铁(13)分离,当所述第二导向杆(42)沿第二导向筒(44)伸出到极限时,所述进气盖(41)与磁铁(13)分离,所述进气盖(41)与排气盖(31)均为磁性金属材质,所述磁铁(13)对进气盖(41)或排气盖(31)产生的磁力随磁铁(13)与进气盖(41)或排气盖(31)的距离变化且始终小于进气盖(41)或排气盖(31)的自重。

3.根据权利要求2所述的正负压保护器,其特征在于:所述进气口(4)与排气口(3)外侧壁均设有橡胶层(6)。

4.根据权利要求3所述的正负压保护器,其特征在于:所述下腔室(12)侧壁上设有手动平衡阀(7)。

5.根据权利要求1所述的正负压保护器,其特征在于:所述下腔室(12)侧壁上设有压力表(8)。

6.根据权利要求2所述的正负压保护器,其特征在于:位于所述排气口(3)处的上腔室(11)底部设有和位于进气口(4)处的下腔室(12)底部均设有润滑油槽(9),所述润滑油槽(9)环绕排气口(3)或进气口(4)设置,所述润滑油槽(9)内均注有润滑油。

7.根据权利要求6所述的正负压保护器,其特征在于:所述上腔室(11)侧壁与下腔室(12)侧壁上均设有注油管(91),两所述注油管(91)分别伸入两润滑油槽(9)内。

8.根据权利要求7所述的正负压保护器,其特征在于:所述上腔室(11)与外界连通的开口处设有遮雨盖(10)。
