专利号: 2019208470925
申请人: 湖南农业大学
专利类型:实用新型
专利状态:已下证
更新日期:2025-10-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

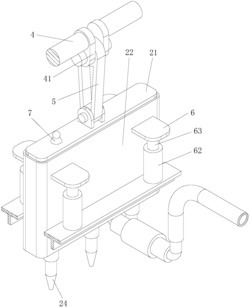

1.一种水稻纸带播种用间歇式点胶装置,其特征在于:包括支架(10)、储胶容器(1)和若干个点胶器(2),所述点胶器(2)包括活塞(21)和胶筒(22),所述胶筒(22)通过一弹性浮动支撑组件以能上下浮动的方式安装在支架(10)上,所述活塞(21)沿竖直方向滑设于胶筒(22)中,且活塞(21)与胶筒(22)围成一随活塞(21)往复滑动而改变容积大小的吸压胶腔(23),所述胶筒(22)上连接有一个以上出胶点胶嘴(24),所述出胶点胶嘴(24)通过使胶液仅能向出胶点胶嘴(24)流动的第一单向连通组件与吸压胶腔(23)相连,所述压胶腔(23)通过使胶液仅能向出胶点胶嘴(24)流动的第二单向连通组件与储胶容器(1)连通,所述点胶器(2)还包括用于驱动活塞(21)往复滑动的滑动驱动组件。

2.根据权利要求1所述的水稻纸带播种用间歇式点胶装置,其特征在于:所有点胶器(2)沿直线依次间隔布置,且所有点胶器(2)的活塞(21)与同一滑动驱动组件相连并由所述滑动驱动组件驱使同步动作。

3.根据权利要求2所述的水稻纸带播种用间歇式点胶装置,其特征在于:所述滑动驱动组件包括可转动安装在支架(10)上的曲轴(4)和用于驱动曲轴(4)转动的旋转驱动机构,所述曲轴(4)上对应每个点胶器(2)均设有一个曲柄(41),各点胶器(2)的活塞(21)通过连杆(5)与对应的曲柄(41)相连,所述连杆(5)的两端分别与对应的活塞(21)和曲柄(41)铰接。

4.根据权利要求1所述的水稻纸带播种用间歇式点胶装置,其特征在于:所述弹性浮动支撑组件包括若干个浮动机构(6),所述浮动机构(6)包括伸缩弹簧(61)、固设在支架(10)上的支撑筒(62)和固设在胶筒(22)上的滑动撑杆(63),所述支撑筒(62)具有顶部开口的容置腔,所述伸缩弹簧(61)以能上下伸缩的方式装设于所述容置腔内,所述滑动撑杆(63)插设于所述容置腔内并与容置腔竖向滑动配合,所述伸缩弹簧(61)的顶部与滑动撑杆(63)相连。

5.根据权利要求4所述的水稻纸带播种用间歇式点胶装置,其特征在于:所述滑动撑杆(63)设有下阻挡部,所述胶筒(22)设有位于下阻挡部上方用于限定滑动撑杆(63)上滑动极限位置的上阻挡部。

6.根据权利要求1所述的水稻纸带播种用间歇式点胶装置,其特征在于:所述活塞(21)上设有连通吸压胶腔(23)和外部环境的通气通道以及将所述通气通道封闭的密封塞(7)。

7.根据权利要求1所述的水稻纸带播种用间歇式点胶装置,其特征在于:所述第一单向连通组件包括连通出胶点胶嘴(24)和压胶腔(23)的第一连通通道(25),所述第一连通通道(25)上设有使胶液仅能向出胶点胶嘴(24)流动的第一单向阀(26)。

8.根据权利要求1所述的水稻纸带播种用间歇式点胶装置,其特征在于:所述第二单向连通组件包括连通压胶腔(23)和储胶容器(1)的第二连通通道(27),所述第二连通通道(27)上设有使胶液仅能向压胶腔(23)流动的第二单向阀(28)。

9.根据权利要求1所述的水稻纸带播种用间歇式点胶装置,其特征在于:所述水稻纸带播种用间歇式点胶装置还包括用于驱使待点胶物件在点胶器(2)下方水平移动的移送组件。
