专利号: 2019208052680
申请人: 宁波宏升电子科技有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

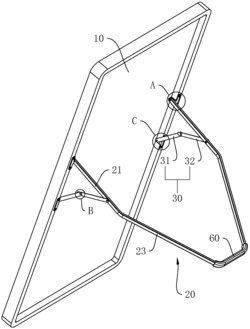

1.一种使用方便的太阳能板支架,应用于太阳能板(10)上,其特征在于:包括铰接于太阳能板(10)上的支撑件(20)和一端与支撑件(20)铰接另一端与太阳能板(10)铰接以方便收起或展开支撑件(20)的铰接组件(30);

所述支撑件(20)包括:

铰接部(21),铰接于太阳能板(10)的两相对边框上;

支撑部(22),设置于铰接部(21)远离太阳能板(10)的一侧以支撑太阳能板(10);

连接部(23),一端与支撑部(22)连接另一端与铰接部(21)连接。

2.根据权利要求1所述的一种使用方便的太阳能板支架,其特征在于:所述铰接组件(30)包括:第一连杆(31),一端与太阳能板(10)铰接;

第二连杆(32),一端与第一连杆(31)的另一端铰接另一端与铰接部(21)远离太阳能板(10)的一端铰接。

3.根据权利要求2所述的一种使用方便的太阳能板支架,其特征在于:所述铰接组件(30)还包括与第一连杆(31)抵接的抵接块(33),所述抵接块(33)设置于第二连杆(32)靠近第一连杆(31)且靠近太阳能板(10)的一侧。

4.根据权利要求2所述的一种使用方便的太阳能板支架,其特征在于:所述铰接组件(30)还包括依次穿设于第一连杆(31)与第二连杆(32)上的手拧螺丝(34)和螺纹连接于手拧螺丝(34)上的螺母(35)。

5.根据权利要求2所述的一种使用方便的太阳能板支架,其特征在于:还包括与第一连杆(31)铰接的第一连接件(40),所述第一连接件(40)包括:第一固定部(41),固定于太阳能板(10)的两相对边框上;

第一弯折部(42),与第一固定部(41)呈一体设置且与第一连杆(31)的另一端铰接。

6.根据权利要求1所述的一种使用方便的太阳能板支架,其特征在于:还包括与铰接部(21)铰接的第二连接件(50),所述第二连接件(50)包括:第二固定部(51),固定于太阳能板(10)的两相对边框上;

第二弯折部(52),与第二固定部(51)呈一体设置且与铰接部(21)靠近太阳能板(10)的一端铰接。

7.根据权利要求1所述的一种使用方便的太阳能板支架,其特征在于:所述支撑部(22)上套设有防滑套(60)。

8.根据权利要求7所述的一种使用方便的太阳能板支架,其特征在于:所述防滑套(60)由橡胶制成。

9.一种太阳能组件,包括太阳能板,其特征在于:还包括如权利要求1-8任一项所述的一种使用方便的太阳能板支架。
