专利号: 2019207914647
申请人: 苏州富力宝物流机械有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-10-27
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

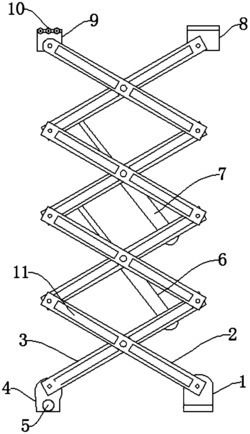

1.一种剪切式移动升降机升降装置,其特征在于:包括滑动座(4)、固定座(1)和二号折叠杆(3),所述滑动座(4)上侧设置有所述二号折叠杆(3),所述滑动座(4)一侧设置有所述固定座(1),所述滑动座(4)另一侧设置有滑轮(5),所述滑轮(5)与所述滑动座(4)通过轴承连接,所述固定座(1)上设置有一号折叠杆(2),所述二号折叠杆(3)与所述一号折叠杆(2)铰接,所述一号折叠杆(2)外侧设置有警示贴(11)。

2.根据权利要求1所述的一种剪切式移动升降机升降装置,其特征在于:所述二号折叠杆(3)内侧设置有一号液压杆(6),所述一号液压杆(6)上侧设置有二号液压杆(7),所述一号折叠杆(2)上端设置有固定板(8),所述固定板(8)与所述一号折叠杆(2)铰接,所述二号折叠杆(3)上端设置有滑动板(9),所述滑动板(9)上设置有滑动轮(10),所述滑动轮(10)与所述滑动板(9)通过轴承连接,所述二号液压杆(7)上端设置有转盘(13),所述二号液压杆(7)下端设置有转动盘(12),所述转动盘(12)与所述二号液压杆(7)焊接,所述固定座(1)与所述一号折叠杆(2)铰接,所述滑动座(4)与所述二号折叠杆(3)铰接。

3.根据权利要求1所述的一种剪切式移动升降机升降装置,其特征在于:所述一号折叠杆(2)与所述二号折叠杆(3)铰接,所述警示贴(11)与所述二号折叠杆(3)胶接。

4.根据权利要求1所述的一种剪切式移动升降机升降装置,其特征在于:所述一号折叠杆(2)有八个,所述二号折叠杆(3)有八个。

5.根据权利要求2所述的一种剪切式移动升降机升降装置,其特征在于:所述一号液压杆(6)与所述二号折叠杆(3)铰接。

6.根据权利要求2所述的一种剪切式移动升降机升降装置,其特征在于:所述转盘(13)与所述二号液压杆(7)焊接。

7.根据权利要求2所述的一种剪切式移动升降机升降装置,其特征在于:所述滑动板(9)与所述二号折叠杆(3)铰接。
