专利号: 2019207622494
申请人: 成都工业学院
专利类型:实用新型
专利状态:已下证
专利领域: 光学
更新日期:2024-10-29
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

1.基于狭缝偏振片的一维集成成像3D显示装置,其特征在于,包括显示屏I,显示屏II,狭缝偏振片I和狭缝偏振片II;显示屏I、显示屏II、狭缝偏振片I、狭缝偏振片II平行放置,且对应对齐;狭缝偏振片I与显示屏I贴合,狭缝偏振片II与显示屏II贴合;狭缝偏振片I位于显示屏I与狭缝偏振片II之间,狭缝偏振片II位于狭缝偏振片I与显示屏II之间;狭缝偏振片I带有多组狭缝阵列I,狭缝偏振片II带有多组狭缝阵列II;狭缝偏振片I与狭缝偏振片II的偏振方向正交;显示屏I用于显示复合微图像阵列I,复合微图像阵列I包括微图像阵列I和多组狭缝阵列III,显示屏II用于显示复合微图像阵列II,复合微图像阵列II包括微图像阵列II和多组狭缝阵列IV;微图像阵列I分别通过多组狭缝阵列II和狭缝阵列IV重建出多个3D图像,通过多组狭缝阵列I和狭缝阵列III的光线分别照明微图像阵列II重建出多个

3D图像,在观看区域合并成一个高水平分辨率3D图像。

2.根据权利要求1所述的基于狭缝偏振片的一维集成成像3D显示装置,其特征在于,狭缝阵列I、狭缝阵列II、狭缝阵列III和狭缝阵列IV的组数均相同。

3.根据权利要求1所述的基于狭缝偏振片的一维集成成像3D显示装置,其特征在于,每组狭缝阵列III均与对应的狭缝阵列I对应对齐,每组狭缝阵列IV均与对应的狭缝阵列II对应对齐;与复合微图像阵列I中每个图像元对应的多个狭缝II以该图像元的中心为中心对称;与复合微图像阵列II中每个图像元对应的多个狭缝I以该图像元的中心为中心对称。

4.根据权利要求1所述的基于狭缝偏振片的一维集成成像3D显示装置,其特征在于,微图像阵列I中的图像元数目、每组狭缝阵列II中的狭缝数目、每组狭缝阵列IV中的狭缝数目均相同;微图像阵列II中的图像元数目、每组狭缝阵列I中的狭缝数目、每组狭缝阵列III中的狭缝数目均相同。

5.根据权利要求1所述的基于狭缝偏振片的一维集成成像3D显示装置,其特征在于,相邻狭缝阵列I的间距均相同;相邻狭缝阵列II的间距均相同;相邻狭缝阵列III的间距均相同;相邻狭缝阵列IV的间距均相同。

6.根据权利要求1所述的基于狭缝偏振片的一维集成成像3D显示装置,其特征在于,微图像阵列I、微图像阵列II、狭缝阵列I、狭缝阵列II、狭缝阵列III和狭缝阵列IV的节距均相同;狭缝阵列I、狭缝阵列II、狭缝阵列III和狭缝阵列IV的孔径宽度均相同。

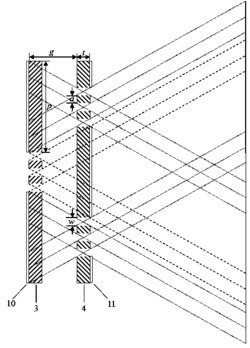

7.根据权利要求6所述的基于狭缝偏振片的一维集成成像3D显示装置,其特征在于,狭缝偏振片I和狭缝偏振片II的厚度相同;狭缝偏振片I与显示屏II的间距等于显示屏I与狭缝偏振片II的间距;狭缝偏振片I与显示屏II的间距g计算如下:其中,p是狭缝阵列I中狭缝的节距,w是狭缝阵列I中狭缝的孔径宽度,t是狭缝偏振片I的厚度,z是狭缝阵列I的组数,a是狭缝偏振片I中相邻狭缝阵列I的间距。

8.根据权利要求1所述的基于狭缝偏振片的一维集成成像3D显示装置,其特征在于,一维集成成像3D显示的水平分辨率为

其中,p是狭缝阵列I中狭缝的节距,M是微图像阵列I中图像元的数目,N是微图像阵列II中图像元的数目,w是狭缝阵列I中狭缝的孔径宽度,z是狭缝阵列I的组数,a是狭缝偏振片I中相邻狭缝阵列I的间距。
