专利号: 2019207068639
申请人: 江苏宝汇吉精密科技有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-04-09
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

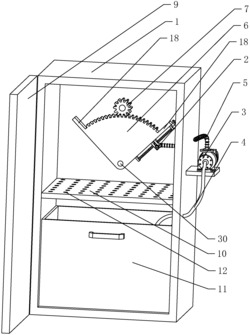

1.一种防水试验箱,包括箱体(1)、喷嘴(2)、水泵(3)、入水管(4)和出水管(5),所述箱体(1)内设有工作台(10),所述水泵(3)设置在箱体(1)上,所述入水管(4)连接于水泵(3)的输入端,所述出水管(5)连接于水泵(3)的输出端,其特征在于:还包括扇形齿轮(6)、传动齿轮(7)和电机(8),所述扇形齿轮(6)处于工作台(10)上方并与箱体(1)转动连接,所述电机(8)设置在箱体(1)上,所述传动齿轮(7)设置在电机(8)上并与扇形齿轮(6)啮合,所述喷嘴(2)设置在扇形齿轮(6)上,所述出水管(5)为软管,且所述出水管(5)背离水泵(3)的一端连接喷嘴(2)。

2.根据权利要求1所述的一种防水试验箱,其特征在于:所述电机(8)与传动齿轮(7)之间通过第一传动组件(14)连接,所述第一传动组件(14)包括主动齿轮(15)和从动齿轮(16),所述主动齿轮(15)设置在电机(8)上,所述箱体(1)上转动连接有驱动轴(17),所述从动齿轮(16)和传动齿轮(7)均设置在驱动轴(17)上,所述主动齿轮(15)与从动齿轮(16)啮合。

3.根据权利要求2所述的一种防水试验箱,其特征在于:所述驱动轴(17)贯穿箱体(1)侧壁,所述传动齿轮(7)和从动齿轮(16)分别设置在驱动轴(17)的两端,所述主动齿轮(15)和从动齿轮(16)均设置在箱体(1)外部。

4.根据权利要求3所述的一种防水试验箱,其特征在于:所述电机(8)与箱体(1)之间可拆卸连接。

5.根据权利要求1所述的一种防水试验箱,其特征在于:所述喷嘴(2)与扇形齿轮(6)之间可拆卸连接,所述喷嘴(2)与出水管(5)之间可拆卸连接。

6.根据权利要求5所述的一种防水试验箱,其特征在于:所述喷嘴(2)与扇形齿轮(6)之间通过连接组件(19)连接,所述连接组件(19)包括连接杆(20)、第一夹紧螺母块(21)和第二夹紧螺母块(22),所述连接杆(20)与扇形齿轮(6)转动连接,所述连接杆(20)上设有方向相反的螺纹,所述第一夹紧螺母块(21)和第二夹紧螺母块(22)分别螺接于连接杆(20)上方向相反的螺纹,且所述第一夹紧螺母块(21)和第二夹紧螺母块(22)均与扇形齿轮(6)滑动配合,所述喷嘴(2)处于第一夹紧螺母块(21)和第二夹紧螺母块(22)之间并被第一夹紧螺母块(21)和第二夹紧螺母块(22)夹紧。

7.根据权利要求6所述的一种防水试验箱,其特征在于:所述第一夹紧螺母块(21)和第二夹紧螺母块(22)相对的侧壁上均设有与喷嘴(2)匹配的凹槽(27)。

8.根据权利要求7所述的一种防水试验箱,其特征在于:所述凹槽(27)内设有弧形橡胶片(28),所述弧形橡胶片(28)抵触喷嘴(2)。

9.根据权利要求6所述的一种防水试验箱,其特征在于:所述扇形齿轮(6)上设有导向槽(25),所述第一夹紧螺母块(21)和第二夹紧螺母块(22)上设有导向块(26),所述导向块(26)与导向槽(25)滑动配合。
