专利号: 2019206658179
申请人: 广东凯西欧光健康有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 照明
更新日期:2024-09-12
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

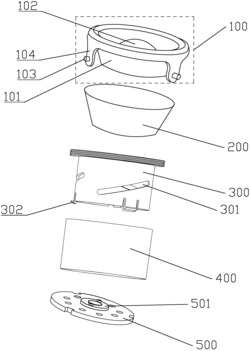

1.一种异形变焦透镜组件,其特征在于,包括:异形变焦透镜(100)和聚光杯(200),所述异形变焦透镜(100)包括反光杯体(101),所述反光杯体(101)内设置有透镜(102),所述透镜(102)与反光杯体(101)同轴设置且一体注塑成型,所述异形变焦透镜(100)的下底面为进光面,所述聚光杯(200)位于所述异形变焦透镜(100)的下方,所述聚光杯(200)完全包裹着所述异形变焦透镜(100)的外侧壁,且异形变焦透镜(100)可分离式套接在聚光杯(200)内。

2.根据权利要求1所述的一种异形变焦透镜组件,其特征在于:所述反光杯体(101)呈中空杯状,所述透镜(102)的上部设有出光面,所述出光面呈圆弧外凸状,所述进光面、出光面、透镜(102)和反光杯体(101)同轴设置。

3.根据权利要求1所述的一种异形变焦透镜组件,其特征在于:所述聚光杯(200)呈中空杯状,所述聚光杯(200)的下部向内延展有侧板(201),所述侧板(201)与底座(500)固定连接。

4.根据权利要求1所述的一种异形变焦透镜组件,其特征在于:所述聚光杯(200)的下部与LED支架(501)一体成型且与底座(500)固定连接,所述LED支架(501)用于固定光源。

5.根据权利要求2所述的一种异形变焦透镜组件,其特征在于:所述进光面和出光面分别为珠面或磨砂面或镜面或圈纹面中任一种。

6.根据权利要求1所述的一种异形变焦透镜组件,其特征在于:所述异形变焦透镜(100)的外侧壁上设有若干条滑柱(103),所述滑柱(103)的一端与所述反光杯体(101)的外侧壁固定连接,所有的滑柱(103)绕异形变焦透镜(100)的轴线环形分布,所述异形变焦透镜(100)与滑柱(103)一体注塑成型。

7.根据权利要求6所述的一种异形变焦透镜组件,其特征在于:所述异形变焦透镜(100)的上部向外延伸一外沿,所述外沿上设有若干块沿上下方向设置的竖板(104),所述竖板(104)的上端与所述外沿的下端面固定连接,所有的滑柱(103)一一对应地设于所述竖板(104)上,所述滑柱(103)的一端与所述竖板(104)的外侧壁固定连接,所述异形变焦透镜(100)、外沿、竖板(104)和滑柱(103)一体注塑成型。

8.一种变焦模组,其特征在于:包括旋转环座(300)、导向环座(400)和如权利要求6至7中任一项所述的一种异形变焦透镜组件,所述旋转环座(300)可转动地套设于导向环座(400)内,所述旋转环座(300)内套设有所述一种异形变焦透镜组件,所述旋转环座(300)的侧壁上设有至少两条倾斜向下设置的旋升槽(301),所有旋升槽(301)绕旋转环座(300)的轴线环形分布,所述滑柱(103)与旋升槽(301)一一对应设置。

9.根据权利要求8所述的一种变焦模组,其特征在于:所述旋转环座(300)的下部设有向外伸出的卡扣(302),所述导向环座(400)的下部上设有沿轴线设置的环形卡槽(401),所述卡扣(302)与环形卡槽(401)可拆卸式扣接。

10.一种灯具,其特征在于,包括如权利要求8或9任一项所述的一种变焦模组。
