专利号: 2019203268566
申请人: 海南智弘智能信息化工程有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 救生;消防
更新日期:2024-10-29
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

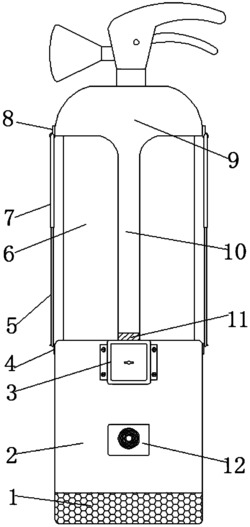

1.一种具有防盗功能的灭火器,包括灭火器本体(6)和金属筒(2),其特征在于,所述灭火器本体(6)顶端套设有金属罩(9),所述灭火器本体(6)与金属筒(2)内壁插接,所述金属筒(2)两侧外壁均通过螺栓固定有锁头(3),所述金属罩(9)两侧外壁向下延伸形成连杆部(10),两个连杆部(10)底端均焊接有锁销(11),两个所述锁销(11)分别与两个锁头(3)插接,所述金属罩(9)两侧均设有挂接机构,且金属筒(2)两侧外壁顶端位置均通过螺栓固定有挂钩(4),两个所述挂钩(4)分别与两个挂接机构挂接,所述金属筒(2)底端外壁螺接有金属网罩(1),所述金属筒(2)内壁靠近灭火器本体(6)底端位置处设有第一隔板(22),且金属筒(2)内壁底端位置设有第二隔板(19),所述第二隔板(19)顶端外壁通过螺栓固定有扬声器(20),所述第二隔板(19)底端外壁靠近扬声器(20)位置处开有等距离分布的通孔,所述第一隔板(22)底端外壁通过螺栓固定有控制盒(16),所述第一隔板(22)顶端设有触发机构,且触发机构顶端与灭火器本体(6)底端抵接,所述触发机构一端穿过第二隔板(19)和金属网罩(1)底端外壁,所述金属筒(2)侧壁嵌接有读卡线圈(12),所述读卡线圈(12)连接有微处理器,且微处理器通过信号线与扬声器(20)和触发机构形成传动配合。

2.根据权利要求1所述的一种具有防盗功能的灭火器,其特征在于,所述挂接机构包括U型弯管(7)和U型叉(5),且U型弯管(7)弯折处铰接有铰接座(8),所述铰接座(8)与金属罩(9)一侧外壁通过螺栓固定,所述U型叉(5)两端分别U型弯管(7)两端插接,所述金属筒(2)侧壁顶端位置通过螺栓固定有挂钩(4),且挂钩(4)与U型叉(5)挂接。

3.根据权利要求1所述的一种具有防盗功能的灭火器,其特征在于,所述触发机构包括金属管(23),且第一隔板(22)顶端外壁中间位置开有第一通孔,所述金属管(23)与第一通孔插接,所述金属管(23)侧壁套接有第一弹簧件(14),所述金属管(23)侧壁顶端位置通过螺栓固定有支撑盘(13),且第一弹簧件(14)顶端与支撑盘(13)底端外壁抵接,所述金属管(23)侧壁开有第一透光孔(24),所述第一隔板(22)底端外壁靠近第一透光孔(24)两边位置处分别对称安装有激光发生头(21)和激光接收头(15)。

4.根据权利要求3所述的一种具有防盗功能的灭火器,其特征在于,所述金属管(23)内壁插接有金属杆(18),且第二隔板(19)顶端外壁开有贯穿金属网罩(1)底端外壁的第二穿孔,所述金属杆(18)穿过第二穿孔,所述金属杆(18)外壁靠近第二隔板(19)底端位置处套接有第二弹簧件(17),所述金属杆(18)侧壁靠近第二弹簧件(17)底端位置处设有限位环,所述金属杆(18)侧壁靠近金属管(23)位置处开有第二透光孔(25)。

5.根据权利要求2所述的一种具有防盗功能的灭火器,其特征在于,所述U型叉(5)两端均卡接有第三弹簧件(26),且两个第三弹簧件(26)顶端分别与U型弯管(7)内壁两端位置处卡接。

6.根据权利要求1所述的一种具有防盗功能的灭火器,其特征在于,所述控制盒(16)内安装有CPS定位模块,且CPS定位模块通过信号线与微处理器形成电性连接。

7.根据权利要求1所述的一种具有防盗功能的灭火器,其特征在于,所述控制盒(16)内壁粘接有锂电池板,且锂电池板与微处理器形成电性连接。

8.根据权利要求4所述的一种具有防盗功能的灭火器,其特征在于,所述金属管(23)两侧外壁均设有限位沟槽,且第一通孔两侧内壁均设有限位凸块,两个限位凸块分别与两个限位沟槽形成滑动配合,所述金属管(23)一侧内壁设有条形滑槽,所述金属杆(18)一侧外壁设有与条形滑槽规格相适配的凸块,且凸块与条形滑槽内壁卡接。
