专利号: 2019200570893
申请人: 江苏申强特种设备有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

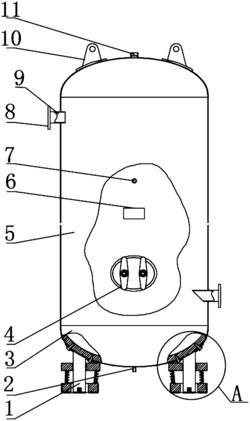

1.一种防爆式减振型储气罐,包括支座(1)、封头(3)和筒体(5),其特征在于:所述封头(3)设置在筒体(5)的下方,封头(3)的下表面设有支座(1),支座(1)靠近封头(3)的一端固定焊接有活动贴合在封头(3)下表面的连接板(12),所述连接板(12)和封头(3)之间通过螺钉固定,所述支座(1)的外圈处活动套设有固定环(13)和活动环(16),所述固定环(13)呈圆环状结构通过螺纹配合连接在支座(1)的上端位置,所述活动环(16)呈圆环状结构活动套设在支座(1)的下端外圈处,活动环(16)的上表面固定焊接有缓冲弹簧(14),所述缓冲弹簧(14)的上端固定焊接在固定环(13)的下表面,所述活动环(16)的外圈处通过螺纹配合连接有连接环(15),所述连接环(15)的下端一体设有橡胶防滑垫(19),所述橡胶防滑垫(19)贴合设置在活动环(16)的下表面,橡胶防滑垫(19)的下表面固定设有多组呈圆形阵列状分布的橡胶防滑块(18),所述支座(1)的下表面设有卡槽,卡槽中还卡合有与之相匹配的支座脚垫(17)。

2.根据权利要求1所述的一种防爆式减振型储气罐,其特征在于:所述支座(1)设置有三组,三组支座(1)呈圆形阵列状分布在封头(3)的下表面。

3.根据权利要求1所述的一种防爆式减振型储气罐,其特征在于:所述支座脚垫(17)呈倒置的T字形结构,支座脚垫(17)和卡槽之间过盈配合,支座脚垫(17)的下表面和橡胶防滑块(18)的下表面处于同一平面。

4.根据权利要求1所述的一种防爆式减振型储气罐,其特征在于:所述封头(3)的下表面中间位置设有贯穿内外的接头I(2),筒体(5)的前侧表面从下到上依次设有人孔(4)、铭牌(6)和接头II(7)。

5.根据权利要求1所述的一种防爆式减振型储气罐,其特征在于:所述筒体(5)的左侧面上端位置和右侧面下端位置均设有接管(9),接管(9)的端部一体连接有法兰(8),筒体(5)的上表面中间位置设有接头III(11),筒体(5)的上表面两端均固定焊接有吊耳(10)。
