专利号: 2019200562007
申请人: 江苏申强特种设备有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

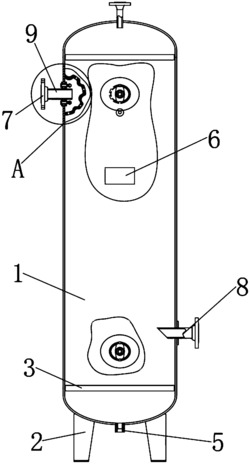

1.一种强密封超高压储气罐,包括罐体(1),其特征在于:所述罐体(1)的下端设置有底座支撑柱(2),罐体(1)的右下端设置有进气管(8),罐体(1)的左上端安装有出气管(9),罐体(1)的前端面中间位置设置有铭牌座(6),罐体(1)的下端面中间位置设置有接口(5),该接口(5)与进气管(8)之间横向设置有垫板(3),所述出气管(9)垂直安装在罐体(1)的左端圆弧端面,出气管(9)的右端延伸至罐体(1)的内腔,出气管(9)的中间端设置有限位凸台(13),出气管(9)的右端面正对承压板(4),且出气管(9)通过螺栓(14)固定安装在罐体(1)的外端面,所述承压板(4)设置为半球形状并完全包裹出气管(9)的右端面,承压板(4)的左端面固定焊接在罐体(1)的内壁,承压板(4)的外壁端面设置有圆周阵列分布的若干个圆弧凹陷,且相邻圆弧凹陷之间均设置有通孔(12),所述限位凸台(13)垂直焊接在出气管(9)的外壁,且限位凸台(13)位于罐体(1)的内腔中,限位凸台(13)的左端面与罐体(1)内壁之间设置有第二密封圈(17),所述螺栓(14)安装在罐体(1)的左端面外侧,且螺栓(14)与罐体(1)的左端面外壁之间设置有第一密封圈(16)。

2.根据权利要求1所述的一种强密封超高压储气罐,其特征在于:所述出气管(9)的外端面固定套接有补强管(11),该补强管(11)的外壁固定套接有法兰(7),所述法兰(7)的端面设置有圆周阵列分布的四个连接孔(10),该连接孔(10)贯穿法兰(7)的左右端面。

3.根据权利要求1所述的一种强密封超高压储气罐,其特征在于:所述通孔(12)贯穿承压板(4)的端面,且通孔(12)一端连通出气管(9)的右端面,通孔(12)的另一端连通罐体(1)的内腔。

4.根据权利要求1所述的一种强密封超高压储气罐,其特征在于:所述螺栓(14)依次贯穿第一密封圈(16)、罐体(1)的左端面、第二密封圈(17)和限位凸台(13),且螺栓(14)的末端通过螺母固定在限位凸台(13)的右端面,螺栓(14)的末端螺母与限位凸台(13)之间设置有弹簧(15)。

5.根据权利要求4所述的一种强密封超高压储气罐,其特征在于:所述弹簧(15)套接在螺栓(14)的外壁,且弹簧(15)的一端抵在限位凸台(13)的右端面,弹簧(15)的另一端抵在螺栓(14)末端的螺母左端面。
