专利号: 201920056195X
申请人: 江苏申强特种设备有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

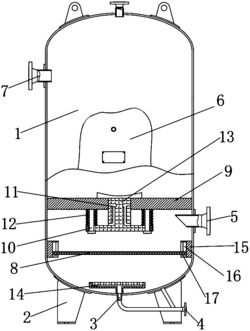

1.一种缓解脉冲耐高压储气罐,包括罐体(1),其特征在于:所述罐体(1)的下端面边缘位置设置有四根底座支撑柱(2),罐体(1)的下端面中间位置开设有接口(3),罐体(1)的左下端设置有进气管(5),罐体(1)的前端面中间位置设置有铭牌座(6),罐体(1)的右上端设置有排气管(7),罐体(1)内腔下端的左右端面设置有相互对称的一组固定块(15),所述固定块(15)的外端面固定焊接在罐体内壁,固定块(15)的内端面开设有滑槽(16),左右对称的一对固定块(15)之间平行安装有活动垫板(8),该活动垫板(8)的上端设置有固定垫板(9),所述固定垫板(9)的位于进气管(5)的上端,固定垫板(9)固定焊接在罐体(1)的内壁,固定垫板(9)的中间位置开设有通孔,该通孔内部滑动安装有活塞(13),固定垫板(9)的下端面固定垂直焊接有两根左右相互对称的一对滑动杆(10),所述活塞(13)的上端位于固定垫板(9)的上端面,活塞(13)的中间端贯穿固定垫板(9)的上下端面,活塞(13)的下端延伸至与进气管(5)同一高度,且活塞(13)的下端固定套接在滑动杆(10)的外壁,活塞(13)的左右端面设置有相互对称的一对双头导管(11)。

2.根据权利要求1所述的一种缓解脉冲耐高压储气罐,其特征在于:所述活动垫板(8)的左右两端滑动安装在滑槽(16)内部,且活动垫板(8)的下端正对喷头(14)的上端面,所述滑槽(16)的上下两端均固定焊接有限位块(17)。

3.根据权利要求1所述的一种缓解脉冲耐高压储气罐,其特征在于:所述接口(3)的下端连接补气管(4)的上端,接口(3)的上端延伸至罐体(1)的内腔并连通喷头(14),所述补气管(4)的中间段垂直向右延伸,且补气管(4)的右端套接有法兰。

4.根据权利要求1所述的一种缓解脉冲耐高压储气罐,其特征在于:所述双头导管(11)的中间段固定焊接在活塞(13)的左右端面,双头导管(11)的上端抵在固定垫板(9)的中间通孔内壁,双头导管(11)的另一端延伸至活塞(13)下端面上端,且双头导管(11)的下端与进气管(5)位于同一高度。

5.根据权利要求1所述的一种缓解脉冲耐高压储气罐,其特征在于:所述滑动杆(10)的下端通过螺母固定在活塞(13)的下端面,滑动杆(10)与活塞(13)之间设置有弹簧(12),所述弹簧(12)一端抵在固定垫板(9)的下端面,弹簧(12)的另一端抵在活塞(13)的下端面内壁。
