专利号: 2019114095917
申请人: 张丽英
专利类型:发明专利
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

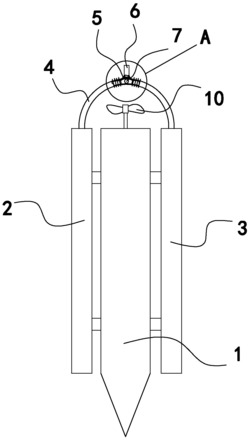

1.一种无舵自稳船,包括船体(1),其特征在于:所述船体(1)的船舷两侧上分别连接有均具有内通孔的左筒体(2)和右筒体(3),所述左筒体(2)和右筒体(3)的长度方向沿船体(1)的长度方向设置,所述左筒体(2)和右筒体(3)各自靠近船尾的那端之间连接有圆弧管(4),圆弧管(4)的两端分别与左筒体(2)和右筒体(3)各自的内通孔连通,所述圆弧管(4)的中间连接有三通管(5),所述三通管(5)左右两端口与圆弧管(4)连通,所述三通管(5)的上端口连接有与上端口连通的排流管(6),所述三通管(5)的左右两端口均为口径外小内大的锥形结构,所述左右两端口之间设有球体(7),所述球体(7)的直径大于左右两端口的外口径且小于左右两端口的内口径。

2.根据权利要求1所述的一种无舵自稳船,其特征在于,所述的圆弧管(4)上设有左电磁铁和右电磁铁,所述左电磁铁和右电磁铁分别位于上述三通管(5)的左右两侧,所述球体(7)为含有铁质的球体。

3.根据权利要求1所述的一种无舵自稳船,其特征在于,所述的圆弧管(4)上套设有左电磁线圈(8)和右电磁线圈(9),所述左电磁线圈(8)和右电磁线圈(9)分别位于上述三通管(5)的左右两侧,所述圆弧管(4)为带有铁质的管子,所述球体(7)为含有铁质的球体。

4.根据权利要求2或3所述的一种无舵自稳船,其特征在于,所述的三通管(5)左端口(51)的口径由外到内平缓连续逐步变大,所述三通管(5)右端口(52)的结构与三通管(5)左端口(51)相同。

5.根据权利要求4所述的一种无舵自稳船,其特征在于,所述的左筒体(2)长度与船体(1)长度相等,所述右筒体(3)结构与左筒体(2)结构相同。

6.根据权利要求4所述的一种无舵自稳船,其特征在于,所述的排流管(6)上连接有喷水推进器(10)。
