专利号: 2019113896284
申请人: 台州市黄岩锦迪塑胶有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 无轨陆用车辆
更新日期:2024-10-29
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

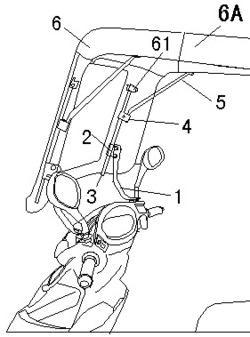

1.电动车挡风遮阳装置的前连接部,由前连接件(1)、前连扣(2)、前支杆(3)、上连扣 (4)、上连杆(5)组成;其特征在于:前连接件(1)由铁管经冲压设备加工成折弯状,前连接件(1)的下连部(11)与车把(A)的倒车镜连接孔固联,前连接件(1)的上连部(13)与前连扣(2)连接;所述的前连扣(2)左侧制有与前支杆(3)配合的内孔(21),右侧制有开口横槽(22)并与内孔(21)衔接,在横槽(22)相对应的直壁(23)中,制有至少一个以上的长排穿孔槽(24);

所述的前支杆(3),作用于前连接件(1)和前挡风板(6)之间通过前连扣(2)的过桥连接,前支杆(3)固联前挡风板(6)的固定脚(61)后与前连扣(2)配合时,前支杆(3)可在内孔(21)作上、下移动调质前挡风板(6)适宜高度,并由长排穿孔槽(24)和前连接件(1)上连部(13)连接的螺丝锁死,前支杆(3)安装于挡风板(6)的左、右两侧,通过塑料盖片(62)与前挡风板(6)的固定脚(61)配合,并由螺丝锁死;所述的上连扣(4)的两端圆内孔(41)中间直槽(43)拉穿,在直槽(43)区域的中间直壁(42)上制有螺丝固定孔(44);所述的上连杆(5)连接上连扣(4)和中连板(6A)的左右两侧,作用于前挡风板(6)和中连板(6A)之间的加固连接。

2.如权利要求1所述的电动车挡风遮阳装置的前连接部,其特征在于前连接件(1)的上 连部(13)至少制有二个穿孔;前连接件(1)的下连部(11)至少制有一个穿孔。

3.如权利要求1所述的电动车挡风遮阳装置的前连接部,其特征在于前连接件(1)至少 有二个折弯(12)工艺构成产品形状。

4.如权利要求1所述的电动车挡风遮阳装置的前连接部,其特征在于在工艺安装中,车把(A)倒车镜连接孔上方垫置垫片(A1)或者管子増加高度,垫片(A1)上方安装薄铁片 (101),薄铁片(101)至少制有二个穿孔(1011),其中一个孔作为下连部(11)连接的引孔,另一个孔作为倒车镜安装孔。
