专利号: 2019113845494
申请人: 佛山市鼎科科技发展有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2025-04-10
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

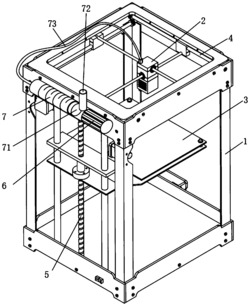

1.一种3D陶泥打印机,其特征在于:包括长方形框架的打印机架(1),所述打印机架(1)的内部设有陶泥打印头(2),所述打印机架(1)的内侧顶部设有驱动所述陶泥打印头(2)在水平方向移动的水平向驱动机构(4),所述陶泥打印头(2)的下方设有打印平台(3),所述打印机架(1)的内侧设有用于驱动所述打印平台(3)上下运动的竖直向驱动机构(5),所述竖直向驱动机构(5)的输出端固定连接有打印平台(3),所述竖直向驱动机构(5)与所述打印机架(1)固定连接,所述打印机架(1)的顶部后侧固定连接有陶泥管(7),所述陶泥管(7)的输入端固定连接有气缸(6),所述气缸(6)与外部气源密封连接,所述陶泥管(7)的输出端固定连接有陶泥供料管(73),所述陶泥供料管(73)的另一端密封安装在所述陶泥打印头(2)的顶部,所述陶泥打印头(2)输出端设有陶泥喷嘴(21),所述陶泥喷嘴(21)由若干个相互滑动的喷嘴滑片(211)组成,若干个所述喷嘴滑片(211)的顶部设有滑片滑动台(23),所述滑片滑动台(23)与所述陶泥打印头(2)固定连接,所述滑片滑动台(23)的外部套设有调节齿圈(24),所述调节齿圈(24)与所述滑片滑动台(23)滑动连接,所述滑片滑动台(23)上开设有与所述喷嘴滑片(211)数量对应的收缩滑槽(231),所述调节齿圈(24)的顶部固定安装有与所述喷嘴滑片(211)数量对应的转轴(26),所述喷嘴滑片(211)的顶部固定安装有所述转轴(26),所述调节齿圈(24)与所述喷嘴滑片(211)之间设有连杆(25),所述连杆(25)的两端分别与两个所述转轴(26)转动连接,所述喷嘴滑片(211)与调节齿圈(24)之间通过所述连杆(25)联动,所述陶泥打印头(2)的外侧壁上设有驱动所述调节齿圈(24)转动的喷头直径驱动电机(22),所述喷头直径驱动电机(22)与外部电源电性连接;所述陶泥管(7)的内部设有活塞(71),所述活塞(71)滑动于所述陶泥管(7)的内部,且与所述陶泥管(7)的内壁贴合;

所述陶泥管(7)的外壁开设有进料管(72),所述进料管(72)贯通所述陶泥管(7),所述进料管(72)上设有开关阀。

2.根据权利要求1所述的一种3D陶泥打印机,其特征在于:所述喷头直径驱动电机(22)的输出端传动连接有减速机(221),所述减速机(221)螺接固定在所述陶泥打印头(2)的外壁上,所述喷头直径驱动电机(22)与所述陶泥打印头(2)螺接固定。

3.根据权利要求2所述的一种3D陶泥打印机,其特征在于:所述减速机(221)的输出端传动连接有传动齿轮(222),所述传动齿轮(222)贯穿所述陶泥打印头(2)与所述调节齿圈(24)啮合传动。

4.根据权利要求3所述的一种3D陶泥打印机,其特征在于:所述调节齿圈(24)的外侧壁上开设有齿槽,所述调节齿圈(24)与所述传动齿轮(222)通过齿槽啮合传动。

5.根据权利要求1所述的一种3D陶泥打印机,其特征在于:所述喷嘴滑片(211)为弧形板,相邻两个所述喷嘴滑片(211)相互叠放,且相邻两个所述喷嘴滑片(211)相互滑动。

6.根据权利要求1所述的一种3D陶泥打印机,其特征在于:所述喷嘴滑片(211)数量为八个,且八个所述喷嘴滑片(211)绕所述调节齿圈(24)的转动中心呈中心对称分布。

7.根据权利要求1所述的一种3D陶泥打印机,其特征在于:所述陶泥管(7)为透明玻璃管或透明塑料管,所述陶泥管(7)的外侧壁上设有刻度线。

8.根据权利要求1所述的一种3D陶泥打印机,其特征在于:所述水平向驱动机构(4)、竖直向驱动机构(5)均为丝杆滑台机构,所述打印机架(1)的前侧固设有控制器(11),所述水平向驱动机构(4)、竖直向驱动机构(5)、喷头直径驱动电机(22)均与所述控制器(11)电性连接。
