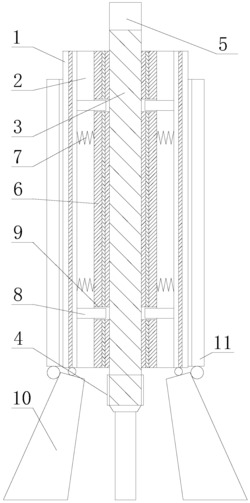

1.一种环网柜设备套管耐压试验装置，其特征在于：包括，

试验接管(1)，其内设有贯穿试验接管(1)上下端面的贯穿孔(2)；

分布于试验接管(1)底部边缘的若干固定片(10)，所述固定片(10)的底部与试验接管(1)的底部边缘铰接，若干所述固定片(10)之间组成用于与设备标准套管的锥面相配合的插接口；

转动体(11)，其套接于试验接管(1)，并与试验接管(1)的外侧面螺纹连接；

导电杆(3)，其一端设有螺纹端头(4)，另一端设有安装槽(5)，在所述导电杆(3)穿过贯穿孔(2)后，所述螺纹端头(4)位于插接口内，并使其与旋入设备标准套管内，使所述安装槽(5)与试验电源电性连接，并驱动转动体(11)向固定片(10)方向靠近，使转动体(11)的下端面与固定片(10)的外侧面接触后，驱动固定片(10)将位于插接口内的设备标准套管固定。

2.根据权利要求1所述的一种环网柜设备套管耐压试验装置，其特征在于：还包括夹持板(6)和第一弹簧(7)，在所述贯穿孔(2)中轴线的周边设置有至少三个所述的夹持板(6)，所述夹持板(6)朝向贯穿孔(2)内侧壁的侧面分布有若干所述的第一弹簧(7)，所述第一弹簧(7)的一端固定于贯穿孔(2)的内侧壁，第一弹簧(7)的另一端固定于夹持板(6)的侧面。

3.根据权利要求2所述的一种环网柜设备套管耐压试验装置，其特征在于：包括支撑柱(8)，所述支撑柱(8)与设置在夹持板(6)上的支撑槽(9)滑动连接，且支撑柱(8)的一端固定于贯穿孔(2)的侧壁。

4.根据权利要求1所述的一种环网柜设备套管耐压试验装置，其特征在于：包括移动块(13)、第一永磁铁(14)和第二永磁铁(15)，所述转动体(11)的侧表面设有若干滑槽(12)，所述移动块(13)设有贯穿其上下端面的滑孔(23)，所述滑孔(23)的内侧面设有与滑槽(12)一一对应的凸台，所述移动块(13)通过滑孔(23)套接于转动体(11)，且凸台与滑槽(12)滑动连接，所述夹持板(6)内设有所述的第二永磁铁(15)，所述滑孔(23)的内侧壁设有与夹持板(6)一一对应的所述的第一永磁铁(14)。

5.根据权利要求4所述的一种环网柜设备套管耐压试验装置，其特征在于：还包括定位块(16)，至少一个所述定位块(16)固定于试验接管(1)外侧表面靠近上端的位置，所述滑孔(23)内侧壁的上端边缘处设有与定位块(16)相匹配的定位槽(17)，在所述定位块(16)与定位槽(17)结合时，所述第一永磁铁(14)正对于其中一个第二永磁铁(15)，且此时两者之间产生吸引力。

6.根据权利要求1所述的一种环网柜设备套管耐压试验装置，其特征在于：还包括转动杆(18)、驱动杆(20)和第二弹簧(21)，所述导电杆(3)的上部设有贯穿导电杆(3)侧表面的驱动槽(19)，且驱动槽(19)位于安装槽(5)的下方，所述转动杆(18)穿过驱动槽(19)，转动杆(19)位于驱动槽(19)部分的下端与所述的第二弹簧(21)的一端固定连接，且该部分的上端与所述的驱动杆(20)的下端固定连接，所述第二弹簧(21)的另一端与驱动槽(19)的底部固定连接，所述驱动杆(20)的上端延伸至安装槽(5)内，所述试验接管(1)的上端面设有放置槽(22)，在螺纹端头(4)位于插接口内时，通过对转动杆(18)施加外力，使螺纹端头(4)与设备标准套管螺纹连接，在安装槽(5)与试验电源的导线连接过程中，试验电源的导线推动驱动杆(20)向下移动，从而使转动杆(18)克服第二弹簧(21)的弹力收缩至放置槽(22)内。

7.根据权利要求4所述的一种环网柜设备套管耐压试验装置，其特征在于：所述第二永磁铁(15)位于夹持板(6)的中间位置。

8.根据权利要求1所述的一种环网柜设备套管耐压试验装置，其特征在于：所述试验接头(1)由绝缘材料支撑，且试验接头(1)内部设有屏蔽层。

9.根据权利要求8所述的一种环网柜设备套管耐压试验装置，其特征在于：所述转动体(11)的下端边缘设有圆环。
