专利号: 2019113653969
申请人: 江苏盐邦泵业制造有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

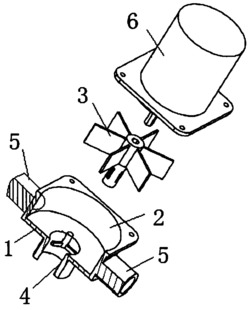

1.一种双出口水泵,其特征在于,包括:

泵壳(1);

流体腔室(2),所述流体腔室(2)设于所述泵壳(1)内;

水轮组件(3),所述水轮组件(3)安装于所述流体腔室(2)内;

进水口(4),所述进水口(4)设于所述泵壳(1)底端,所述进水口(4)连通所述流体腔室(2)设置;

两个出水口(5),两个所述出水口(5)对向设置于所述泵壳(1)侧端,且所述出水口(5)连通所述流体腔室(2)设置;

驱动电机(6),所述驱动电机(6)连接于所述泵壳(1)顶端,且所述驱动电机(6)输出端与所述水轮组件(3)连接;

所述驱动电机(6)通过配对的两个安装板(6-1)连接于所述泵壳(1)上,其中一个所述安装板(6-1)一体式连接于所述驱动电机(6)靠近输出端的边沿位置,其中另一个所述安装板(6-1)一体式连接于所述泵壳(1)顶端;

所述水轮组件(3)包括:

密封座(3-1),所述密封座(3-1)一体式连接于靠近泵壳(1)的所述安装板(6-1)上;

传动通道(3-2),所述传动通道(3-2)竖直贯穿所述密封座(3-1)中心端设置,并连通于所述流体腔室(2)内,所述传动通道(3-2)内壁靠近顶端直径小于所述传动通道(3-2)内壁靠近底端直径;

限位固定块(3-3),所述限位固定块(3-3)连接于所述传动通道(3-2)内壁靠近底端位置;

开孔(3-4),所述开孔(3-4)贯穿所述限位固定块(3-3)设置,所述开孔(3-4)中心端与所述传动通道(3-2)中心端共线设置,所述驱动电机(6)输出端适配所述开孔(3-4)内径设置;

限位固定环(3-5),所述限位固定环(3-5)套设于所述限位固定块(3-3)外壁,并连接于所述传动通道(3-2)内壁靠近底端位置;

锁水环(3-6),所述开孔(3-4)内壁靠近顶端环设有安装槽,所述锁水环(3-6)安装于所述安装槽内,并套设于所述驱动电机(6)输出端设置;

传动套筒(3-7),所述传动套筒(3-7)固定套设于所述驱动电机(6)输出端;

水轮叶片(3-8),若干个所述水轮叶片(3-8)等角度环设于所述传动套筒(3-7)侧端;

安装座(3-9),所述安装座(3-9)连接于所述进水口(4)内壁上,所述传动套筒(3-7)远离驱动电机(6)端与所述安装座(3-9)连接;

流体通道(3-0),若干个所述流体通道(3-0)贯穿所述安装座(3-9),并连通所述进水口(4)和流体腔室(2)设置;

所述安装座(3-9)包括:

安装柱(3-91),所述安装柱(3-91)设于所述进水口(4)中心线端;

连接臂(3-92),所述连接臂(3-92)设有三个,三个所述连接臂(3-92)等角度连接于所述安装柱(3-91)侧端,所述连接臂(3-92)远离安装柱(3-91)端与所述进水口(4)内壁连接,所述流体通道(3-0)形成于相邻的所述连接臂(3-92)之间;

转动槽(3-93),所述转动槽(3-93)设于安装柱(3-91)靠近流体腔室(2)端;

转动柱(3-94),所述转动柱(3-94)一端连接于所述转动槽(3-93)内,所述转动柱(3-

94)另一端与所述传动套筒(3-7)远离驱动电机(6)端连接;

还包括:

连接杆(3-95),所述连接杆(3-95)等数量于所述连接臂(3-92)设置,并连接于所述转动柱(3-94)侧端;

坠物(3-96),所述坠物(3-96)连接于所述连接杆(3-95)远离转动柱(3-94)端;

安装环(3-97),所述安装环(3-97)内壁自上而下呈倾斜式设置,所述安装环(3-97)套设于所述转动柱(3-94)外,所述安装环(3-97)大直径端连接于所述连接臂(3-92)上;

条形孔(3-98),所述条形孔(3-98)等数量于所述连接臂(3-92)设置,所述条形孔(3-

98)底端延伸至所述连接臂(3-92)上;

传动室(3-99),所述传动室(3-99)设于所述连接臂(3-92)内,且所述传动室(3-99)一端贯穿所述转动槽(3-93)内壁设置;

第一传动齿条(7-1),所述第一传动齿条(7-1)连接于所述传动室(3-99)内壁靠近条形孔(3-98)位置;

第二传动齿条(7-2),所述第二传动齿条(7-2)连接于所述传动室(3-99)内壁远离条形孔(3-98)位置;

传动齿轮(7-3),所述传动齿轮(7-3)固定连接于所述传动室(3-99)内壁上,且所述传动齿轮(7-3)啮合于所述第一传动齿条(7-1)和第二传动齿条(7-2)之间;

斜杆(7-4),所述斜杆(7-4)等数量于所述连接臂(3-92)设置,所述斜杆(7-4)位于所述条形孔(3-98)内,所述斜杆(7-4)一端贯穿连接于所述传动室(3-99)内,并与所述第一传动齿条(7-1)连接,所述斜杆(7-4)与所述第一传动齿条(7-1)呈锐角折弯设置;

卡爪(7-5),所述卡爪(7-5)等数量于所述连接臂(3-92)设置,三个所述卡爪(7-5)首尾拼接成一个整圆,所述第二传动齿条(7-2)一端与所述卡爪(7-5)连接。

2.根据权利要求1所述的一种双出口水泵,其特征在于,所述转动柱(3-94)外径小于所述转动槽(3-93)内径,所述转动柱(3-94)远离驱动电机(6)端转动连接于所述转动槽(3-

93)槽底端。

3.根据权利要求1所述的一种双出口水泵,其特征在于,所述流体通道(3-0)上蒙设有过滤网。

4.根据权利要求1所述的一种双出口水泵,其特征在于,所述进水口(4)、出水口(5)均与泵壳(1)一体式设置。

5.根据权利要求1所述的一种双出口水泵,其特征在于,还包括:控制单元,所述控制单元包括:压力传感器(8-1),所述压力传感器(8-1)分别安装于两个所述出水口(5)位置;

滤波电路,所述滤波电路与所述压力传感器(8-1)连接,用于对所述压力传感器(8-1)输出的电压进行稳压;

处理器(8-2),所述处理器(8-2)与所述滤波电路连接;

控制器(8-3),所述控制器(8-3)与处理器(8-2)连接,用于接收所述处理器(8-2)信号控制所述驱动电机(6)转速;

所述滤波电路包括:

运放器U1,其反向输入端连接电阻R1后接地;其正向输入端与所述压力传感器连接;其输出端依次与电容C1、电阻R2和电阻R1串联后接地;

场效应管P1,其源极连接电源,其栅极通过电容C1与其漏极连接,其栅极还与运放器U1的输出端连接;

场效应管P2和场效应管P3,其栅极相互短接,其源极通过电阻R3短接,所述场效应管P3的源极与场效应管P1的漏极连接;

场效应管N1和场效应管N2,其栅极相互短接,所述场效应管N1的源极接地,所述场效应管N2的源极通过电阻R4接地;所述场效应管N2的漏极通过R6与场效应管P2的漏极连接;所述场效应管N1的漏极与栅极短接并与所述场效应管P3的漏极连接;

运放器U2,其正向输入端依次与电阻R5和电阻R6串联后与所述场效应管P2的漏极连接,其反向输入端依次通过电阻R7和电阻R6与所述场效应管P2的漏极连接;

三极管Q1,其发射极与所述运放器U2的正向输入端连接,其基极通过电阻R8接地,其集电极接地;

三极管Q2,其发射极通过电阻R9与所述运放器U2的反向输入端连接,其基极通过电阻R10接地,其集电极接地;

所述处理器(8-2)与所述场效应管P2的漏极连接;所述三极管Q1、三极管Q2为PNP型三极管;所述场效应管P1、所述场效应管P2、所述场效应管P3为P型场效应管;所述场效应管N1、所述场效应管N2为N型场效应管。
