专利号: 2019113488355
申请人: 皖西学院
专利类型:发明专利
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

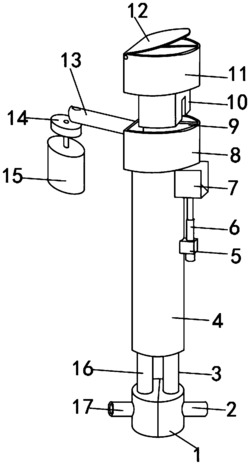

1.一种沏茶机用分体式茶叶储存结构,其特征在于,包括液压底座(1)、储料柱(4)、振料仓(8)与添料斗(11),所述振料仓(8)活动安装在储料柱(4)的上部,且振料仓(8)的内侧中间位置固定安装有分隔卡板(9),所述液压底座(1)固定安装在储料柱(4)的下部,所述液压底座(1)的上端外表面固定安装有第一外套杆(3),且液压底座(1)的上端外表面靠近第一外套杆(3)的一侧固定安装有第二外套杆(16),所述第二外套杆(16)与第一外套杆(3)的上部均套接在储料柱(4)的内侧,所述第一外套杆(3)的上部内表面活动套接有第一内杆(18),且第一内杆(18)的上端外表面固定安装有第一顶板(19),所述第二外套杆(16)的上部内表面活动套接有第二内杆(21),且第二内杆(21)的上端外表面固定安装有第二顶板(20),所述添料斗(11)套接在振料仓(8)的上方,且添料斗(11)的内侧中间位置固定安装有第一分隔板(23),所述储料柱(4)的内侧中间位置固定安装有第二分隔板(25)。

2.根据权利要求1所述的一种沏茶机用分体式茶叶储存结构,其特征在于,所述液压底座(1)的内部设有两组扇形液压仓,且液压底座(1)的一侧外表面固定安装有第二连接帽(17),所述液压底座(1)的另一侧外表面固定安装有第一连接帽(2)。

3.根据权利要求1所述的一种沏茶机用分体式茶叶储存结构,其特征在于,所述振料仓(8)的一侧外表面中部位置活动安装有传动杆(13),且传动杆(13)的一端外表面活动安装有偏心轮(14),传动杆(13)与振料仓(8)、偏心轮(14)之间均通过卡销活动连接。

4.根据权利要求1所述的一种沏茶机用分体式茶叶储存结构,其特征在于,所述添料斗(11)的上部活动安装有侧旋翻盖(12),所述添料斗(11)与侧旋翻盖(12)之间通过转动轴(24)活动连接,所述添料斗(11)的下端外表面固定安装有对接卡座(10),且对接卡座(10)的内侧中部位置开设有对接卡槽(22),所述添料斗(11)通过对接卡座(10)和振料仓(8)对接固定。

5.根据权利要求1所述的一种沏茶机用分体式茶叶储存结构,其特征在于,所述第一顶板(19)与第二顶板(20)的横截面结构均为半圆形结构,且第一顶板(19)与第二顶板(20)和第一内杆(18)与第二内杆(21)之间均通过螺纹对接固定。

6.根据权利要求1所述的一种沏茶机用分体式茶叶储存结构,其特征在于,所述储料柱(4)的一侧外表面固定安装有出料卡嘴(7),且储料柱(4)的一侧外表面靠近出料卡嘴(7)的下部固定安装有对接卡头(5),对接卡头(5)和储料柱(4)之间通过固定撑杆(6)对接固定,所述振料仓(8)和分隔卡板(9)之间通过卡槽对接固定。

7.根据权利要求1所述的一种沏茶机用分体式茶叶储存结构,其特征在于,该分体式茶叶储存结构的具体使用操作步骤为:

步骤一,利用添料斗(11)底部对接卡座(10)的对接卡槽(22),将添料斗(11)卡在振料仓(8)的上部的分隔卡板(9)上,同时利用转动轴(24)开启侧旋翻盖(12),向振料仓(8)内分隔卡板(9)的两侧添加两种不同的茶叶,使得两种茶叶分别由添料斗(11)落入至储料柱(4)内第二分隔板(25)的两侧;

步骤二,通过液压底座(1)的第一连接帽(2)与第二连接帽(17)向液压底座(1)内增压,通过液压方式控制第一外套杆(3)与第二外套杆(16)内第一内杆(18)与第二内杆(21)的升降,当第一内杆(18)上升时,利用第一内杆(18)顶部的第一顶板(19),将储料柱(4)内第二分隔板(25)一侧的茶叶顶入至振料仓(8)内分隔卡板(9)的一侧,当第二内杆(21)上升时,利用第二内杆(21)顶部的第二顶板(20),将储料柱(4)内第二分隔板(25)另一侧的茶叶顶入至振料仓(8)内分隔卡板(9)的另一侧;

步骤三,利用电动机(15)带动偏心轮(14)转动,利用偏心轮(14)的转动使得传动杆(13)往复运动,通过传动杆(13)带动振料仓(8)振动,使得振料仓(8)内的茶叶晃动,从而将茶叶由出料卡嘴(7)排出。
