专利号: 2019113372950
申请人: 绍兴上虞威拓机械电子有限公司
专利类型:发明专利
专利状态:授权未缴费
专利领域: 印刷;排版机;打字机;模印机〔4〕
更新日期:2024-09-12
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

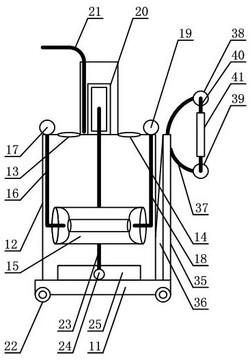

1.用于印刷机的油墨供墨车,包括移动座(11),移动座(11)上设有供墨筒(12),供墨筒(12)的内部为空腔结构,供墨筒(12)的顶部设有第一进料口(13)与第二进料口(14),其特征在于:供墨筒(12)的内部安装有匀墨机构(15);匀墨机构(15)包括外匀墨筒(26),外匀墨筒(26)的内部安装有内匀墨筒(27),内匀墨筒(27)与外匀墨筒(26)的一端之间设有第一密封盖(28),内匀墨筒(27)与外匀墨筒(26)的另一端之间设有第二密封盖(29),外匀墨筒(26)的表面为网状结构,内匀墨筒(27)的表面为网状结构;第一密封盖(28)外接有第一进墨管(16),第一进墨管(16)的端部设有第一进墨泵(17),第一进墨泵(17)安装在供墨筒(12)的顶部一侧,第二密封盖(29)外接有第二进墨管(18),第二进墨管(18)的端部设有第二进墨泵(19),第二进墨泵(19)安装在供墨筒(12)的顶部另一侧;供墨筒(12)的顶部设有过滤机构(20),过滤机构(20)的一侧引出有输墨管(21),过滤机构(20)的另一侧引出有抽墨管(23),过滤机构(20)包括储墨罐(30),储墨罐(30)的内部安装有外过滤筒(31),外过滤筒(31)的内部安装有内过滤筒(32),外过滤筒(31)与内过滤筒(32)的顶端设有第一防护盖(33),外过滤筒(31)与内过滤筒(32)的底端设有第二防护盖(34);外过滤筒(31)与内过滤筒(32)的表面均为网状结构;输墨管(21)的内端安装在储墨罐(30)与外过滤筒(31)之间,输墨管(21)的外端为自由端;抽墨管(23)的上端安装在内过滤筒(32)的轴向位置,抽墨管(23)的下端设有抽墨泵(24),抽墨泵(24)安装在供墨筒(12)的内底部位置。

2.根据权利要求1所述的用于印刷机的油墨供墨车,其特征在于:移动座(11)的后部设有推座(35),推座(35)的下部与移动座(11)的后部之间设有固定架(36),推座(35)的上部设有推架(37),推架(37)的上部设有第一推环(38),推架(37)的下部设有第二推环(39),第二推环(39)与第一推环(38)之间设有对接轴(40),对接轴(40)的外周面套装有推管(41)。

3.根据权利要求1所述的用于印刷机的油墨供墨车,其特征在于:移动座(11)的底部设有若干万向轮(22)。

4.根据权利要求1所述的用于印刷机的油墨供墨车,其特征在于:供墨筒(12)的内底部设有过滤网罩(25),抽墨泵(24)安装在过滤网罩(25)内。

5.根据权利要求1所述的用于印刷机的油墨供墨车,其特征在于:第一密封盖(28)与第二密封盖(29)均为圆台型形状。
