专利号: 201911327597X
申请人: 苏州中航长风数控科技有限公司
专利类型:发明专利
专利状态:授权未缴费
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2024-10-29
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

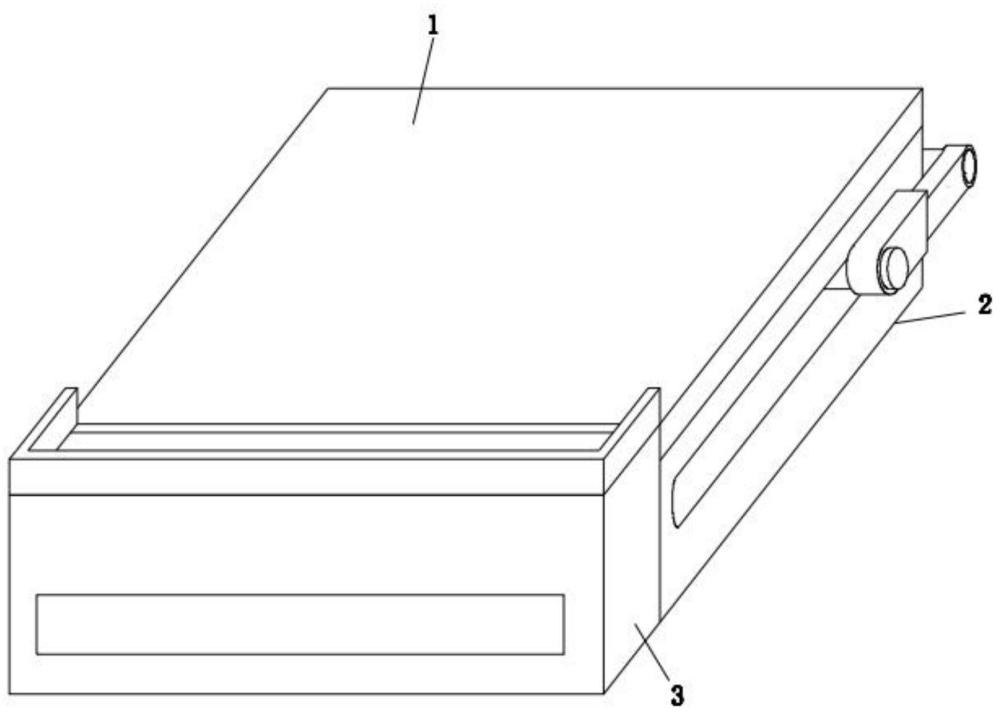

1.一种用于精密机械加工用切削废屑收集装置,包括操作台(1)、清扫装置(2)和收纳装置(3),其特征在于:所述操作台(1)与清扫装置(2)的顶部固定安装,所述收纳装置(3)与清扫装置(2)的正面固定连接;

所述清扫装置(2)包括驱动板(4),所述驱动板(4)的顶部与操作台(1)的底部固定连接,所述驱动板(4)的内部开设有驱动腔(5),所述驱动腔(5)的内壁固定安装有电机(6),所述驱动腔(5)的内壁通过轴承转动连接有转杆(7),所述电机(6)的输出轴通过传动带(8)与转杆(7)传动连接,所述电机(6)输出轴的背端与转杆(7)的背端均固定连接有转轴(9),所述转轴(9)的背端通过轴承与驱动腔(5)的内壁转动连接,两个转轴(9)的顶端均与活动板(10)活动套接,所述活动板(10)的顶部固定安装有两个固定轴(11),两个固定轴(11)之间通过活动杆(12)活动插接,所述活动杆(12)的两端均延伸至驱动板(4)的外侧;

所述活动杆(12)的两端均固定连接有电动推杆(16),两个电动推杆(16)之间固定连接固定杆(17),所述固定杆(17)的表面活动套接有清扫刷(18);

所述收纳装置(3)包括收集盒(19),所述收集盒(19)的背面与驱动板(4)的正面固定连接,所述收集盒(19)的上表面内部开设有收集腔(20),所述收集盒(19)的正面转动连接有盖板(23),所述盖板(23)将收集腔(20)底部的开口处闭合。

2.根据权利要求1所述的一种用于精密机械加工用切削废屑收集装置,其特征在于:两个转轴(9)均为螺纹杆,所述活动板(10)的内部开设有与转轴(9)相适配的螺纹孔,所述转轴(9)与活动板(10)螺纹连接。

3.根据权利要求1所述的一种用于精密机械加工用切削废屑收集装置,其特征在于:所述活动杆(12)的表面固定套接有连接杆(13),所述连接杆(13)远离活动杆(12)的一端铰接有液压缸(14),所述活动板(10)的顶部开设有限位槽(15),所述液压缸(14)位于限位槽(15)的内部,所述液压缸(14)与限位槽(15)的内壁滑动连接。

4.根据权利要求1所述的一种用于精密机械加工用切削废屑收集装置,其特征在于:所述收集盒(19)的上表面固定安装有挡板(21),所述挡板(21)位于收集腔(20)顶部开口处的前侧。

5.根据权利要求1所述的一种用于精密机械加工用切削废屑收集装置,其特征在于:所述收集腔(20)的内部活动插接有分离板(22),所述分离板(22)的前端延伸至收集盒(19)的前侧。
