专利号: 2019113146288
申请人: 嘉兴尤尼科设备制造有限公司
专利类型:发明专利
专利状态:授权未缴费
更新日期:2025-02-20
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

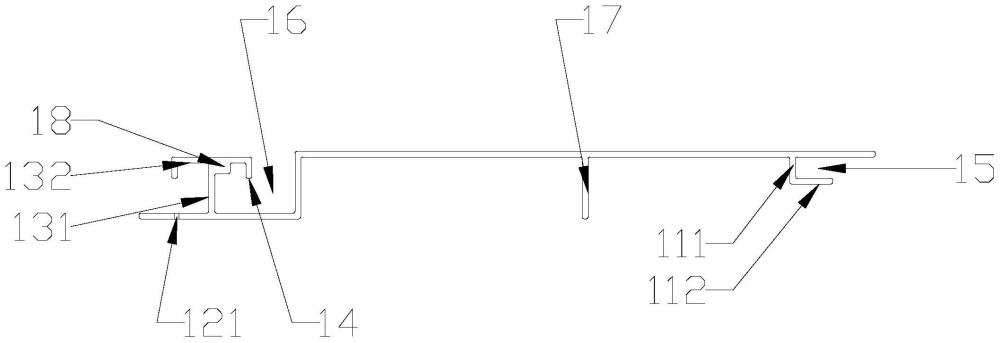

1.一种可置物的卡槽式集成墙板,其特征在于:包括墙板本体,所述墙板本体的右端底面设有L字形卡板(11)从而与墙板本体间形成插口(15),所述墙板本体的左端设有向下弯折的台阶(12),所述台阶(12)的平台面的顶面设有T字形卡板(13),所述T字形卡板(13)的顶部两端分别设有向下伸出的延伸头(14),所述T字形卡板(13)和位于左侧的延伸头(14)共同形成与插口(15)相适应的插头,所述台阶(12)、T字形卡板(13)和位于右侧的延伸头(14)共同形成U字形卡槽(16),所述L字形卡板(11)包括第一竖板(111)和第一横板(112),所述第一竖板(111)的顶端与墙板本体的底面垂直连接,所述第一竖板(111) 的底端与第一横板(112)的左端垂直连接,所述T字形卡板(13)包括第二竖板(131)和第二横板(132),所述第二竖板(131)的底端与平台面的顶面垂直连接,所述第二竖板(131)的顶端与第二横板(132)的底面中央垂直连接,所述延伸头(14)位于第二横板(132)的两端底面,所述第二竖板(131)和第二横板(132)连接的拐角处设有凸块(18),所述凸块(18)位于第二竖板(131)和右侧的延伸头(14)之间,所述墙板本体的底面垂直固定有若干块凸板(17),所述凸板(17)位于L字形卡板(11)和台阶(12)之间;所述U字形卡槽(16)内可钩设表面带有钩子(5)或者篮筐(6)的挂板(3);当需要挂置物品时,可将所述挂板(3)的顶端弯钩卡在U字形卡槽(16)内,并通过所述挂板(3)表面所固定的钩子(5)或者篮筐(6)放置物品,从而实现物品的收纳。

2.如权利要求1所述的一种可置物的卡槽式集成墙板,其特征在于:所述第一竖板(111)至墙板本体的右端的间距大于第一横板(112)的长度。

3.如权利要求1所述的一种可置物的卡槽式集成墙板,其特征在于:所述第二竖板(131)固定在平台面的中央,所述平台面位于第二竖板(131)的左侧设有若干个通孔(121)。

4.如权利要求1所述的一种可置物的卡槽式集成墙板,其特征在于:所述凸板(17)的底面与平台面的底面相齐平。
