专利号: 201911311461X
申请人: 芜湖伊莱特电气有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2025-03-20
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

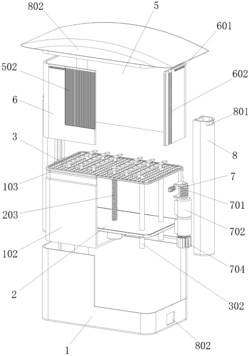

1.一种液浸式高散热绝缘环网柜户外壳,其特征在于,包括:

安装底座,内侧设置有收纳通风夹层,所述收纳通风夹层的内侧设置有储液箱,所述储液箱的顶端设置有升降密封圈;

液位推板,设置于所述储液箱的中间,外侧设置有边缘密封圈,中间设置有升降螺套,所述升降螺套的内侧设置有升降螺杆,所述升降螺杆的底端连接有中心电机;

固定基板,设置于所述储液箱的上方,中间均匀设置有多个流通孔;

安装架,平行设置于所述固定基板的上方,通过下方设置的橡胶间隔柱与所述固定基板相连接;

内壳,设置于所述固定基板的上方,内侧设置有储柜区,外侧设置有中空夹层,所述中空夹层的中间平行排布有多个散热鳍片;

外壳,设置于所述散热鳍片的外侧,顶端设置有出风口,左右两侧对称设置有传动齿条;

传动齿轮,设置于所述传动齿条的外侧,外侧啮合有传动螺齿,所述传动螺齿的下端连接有升降电机,所述升降电机的下方设置有散热电机,所述散热电机的轴端设置有扇叶;

中空支撑柱,对称设置于所述安装底座的左右两侧,外侧设置有进风口,顶端设置有顶盖,底端设置有连接口。

2.根据权利要求1所述的液浸式高散热绝缘环网柜户外壳,其特征在于,所述液位推板的水平中心线与所述固定基板的水平中心线之间相互平行,所述边缘密封圈与所述储液箱之间尺寸相吻合。

3.根据权利要求1所述的液浸式高散热绝缘环网柜户外壳,其特征在于,所述固定基板的下方设置有定位柱,所述定位柱通过外侧嵌套设置的连接滑套与所述液位推板滑动连接。

4.根据权利要求3所述的液浸式高散热绝缘环网柜户外壳,其特征在于,所述定位柱的竖直中心线与所述升降螺杆的竖直中心线之间相互平行。

5.根据权利要求1所述的液浸式高散热绝缘环网柜户外壳,其特征在于,所述内壳的竖直中心线与所述收纳通风夹层的竖直中心线位于同一直线上,所述内壳与所述收纳通风夹层之间尺寸相配合。

6.根据权利要求1所述的液浸式高散热绝缘环网柜户外壳,其特征在于,所述内壳与所述升降密封圈之间尺寸相吻合。

7.根据权利要求1所述的液浸式高散热绝缘环网柜户外壳,其特征在于,所述散热鳍片的竖直中心线与所述内壳的竖直中心线之间相互平行。

8.根据权利要求7所述的液浸式高散热绝缘环网柜户外壳,其特征在于,所述传动齿条的竖直中心线与所述外壳的竖直中心线之间相互平行。

9.根据权利要求7所述的液浸式高散热绝缘环网柜户外壳,其特征在于,所述传动齿轮与所述传动齿条之间相互啮合构成传动结构,所述传动齿轮与所述传动螺齿之间相互啮合构成传动结构。

10.根据权利要求7所述的液浸式高散热绝缘环网柜户外壳,其特征在于,所述中空支撑柱的竖直中心线与所述内壳的竖直中心线之间相互平行,所述中空支撑柱通过所述连接口与所述收纳通风夹层相连通。
