专利号: 2019113104463
申请人: 温州新国余机械科技有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2025-08-29
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

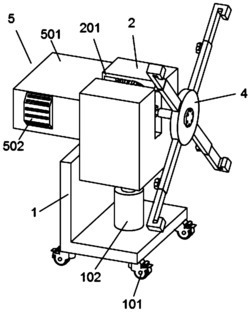

1.一种装配式建筑的内墙装饰板固定装置,其特征在于:包括移动座(1),所述移动座(1)为L型结构,所述移动座(1)底面四角处均安装有刹车轮(101),所述移动座(1)中部顶面安装有莱特气杆(102),所述莱特气杆(102)活塞杆端部焊接有转动座(2),所述转动座(2)内部设有调整组件(3),所述调整组件(3)前端设有夹持组件(4),所述转动座(2)后端还焊接有与其连通的动力组件(5);

所述转动座(2)为内部中空的矩形体结构,且所述转动座(2)前端开设有连通上端的转动槽(201);

所述调整组件(3)包括固设于转动座(2)内侧底面的连接座(301),所述连接座(301)左侧上端焊接有连接臂(302),所述连接臂(302)为L型结构,且所述连接臂(302)前端焊接有轴套(303);

所述轴套(303)内限位有连轴(304),所述连轴(304)中部与轴套(303)内侧转动连接,并在所述连轴(304)左端套接有同步轮A(305),所述连轴(304)右端套设有人型齿(306);

所述连轴(304)右端穿过人型齿(306)中部并焊接有转动杆(307),所述转动杆(307)为U型结构,且所述转动杆(307)前侧端部焊接有转动块(308),所述转动块(308)内贯穿设有从动轴(309),所述从动轴(309)后端套接有与人型齿(306)左侧啮合传动的锥齿轮A(310),所述从动轴(309)前端通过轴承端盖(311)与夹持组件(4)中部连接固定;

所述夹持组件(4)包括套接于从动轴(309)前端的夹持座(401),所述夹持座(401)圆周外壁呈环形等间距焊接有多个夹套(402),所述夹套(402)内设有与其滑动连接的夹臂(403),所述夹臂(403)端部为钩型结构,且所述夹套(402)上还设有用于固定或松开夹臂(403)的梅花螺栓(404);

所述动力组件(5)包括焊接于转动座(2)后端的防尘壳(501),所述防尘壳(501)前端与转动座(2)后端相连通,且所述防尘壳(501)左右两侧端部对称安装有两个散热扇(502);

所述防尘壳(501)内部呈垂直结构设有电机A(503)及电机B(504),所述电机A(503)输出轴端部穿过连接座(301)延伸至前部并套接有锥齿轮B(505),所述锥齿轮B(505)与人型齿(306)右侧啮合传动,所述电机B(504)输出轴端部套接有同步轮B(506),所述同步轮B(506)通过同步带(507)与同步轮A(305)摩擦传动;

使用时,将预制板平放在夹持座401上,通过梅花螺栓404调节夹臂403与夹套402的松紧度,使得夹臂403可以在夹套402内自由滑动,进而通过多个夹臂403将预制板加紧,再利用梅花螺栓404锁紧夹臂403,避免预制板在翻转过程中掉落;利用电机B504带动同步轮B506,同步轮B506通过同步带507带动同步轮A305,同步轮A305带动连轴304,连轴304带动转动杆307,转动杆307带动转动块308,转动块308带动从动轴309,使得从动轴309带动夹持座401在水平轴线上转动,使得水平放置的预制板旋转至竖直状态;再通过电机A503带动锥齿轮B505,锥齿轮B505带动人型齿306,人型齿306在连轴304右端转动并带动与其啮合的锥齿轮A310,锥齿轮A310,带动从动轴309,从动轴309带动夹持座401在竖直轴线上转动,从而便于预制板校对安装位置。
