专利号: 2019112872899
申请人: 芜湖伊莱特电气有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2025-03-03
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

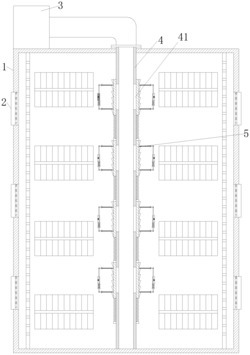

1.一种自动降温环网柜,其特征在于,包括柜体,所述柜体由左侧板、右侧板、顶板、底板、后侧板和柜门构成,所述左侧板与所述右侧板上均设有排气窗口,所述顶板上安装有冷却组件,所述柜体内安装有冷却管道,所述冷却组件与所述冷却管道相连通,所述冷却管道上开设有若干个出风口,所述冷却管道上套装有调节组件,所述调节组件包括第一感温组件与第二感温组件,所述调节组件根据所述第一感温组件与所述第二感温组件的感知温度调节所述出风口开度的大小。

2.根据权利要求1所述的自动降温环网柜,其特征在于,所述调节组件包括封闭环,所述封闭环套装在所述冷却管道上,所述冷却管道位于所述出风口的下端设有凸台,所述封闭环与所述凸台之间安装有第一弹簧,所述第一弹簧带动所述封闭环封闭所述出风口,所述封闭环的外表面均布安装有两个齿板,所述齿板上凸设有上大下小的斜齿,所述第一感温组件与所述第二感温组件呈上下排布,并均与所述齿板相接触,所述第一感温组件与所述第二感温组件均通过铰接的方式安装在所述柜体内,所述第一感温组件与所述第二感温组件远离所述冷却管道的一侧安装有复位组件。

3.根据权利要求2所述的自动降温环网柜,其特征在于,所述第一感温组件与所述第二感温组件均为双金属片,所述第二感温组件的感知温度大于所述第一感温组件的感知温度。

4.根据权利要求2所述的自动降温环网柜,其特征在于,所述复位组件包括驱动块,所述驱动块安装在所述柜体内,所述驱动块沿竖直方向开设有通道,所述通道内滑动安装有驱动杆,所述驱动杆的两端分别与所述第一感温组件与所述第二感温组件相铰接,所述驱动块内安装有复位电机,所述复位电机的输出端安装有不完全齿轮,所述驱动杆上设有驱动齿,所述不完全齿轮与所述驱动齿相啮合,所述驱动块的下方安装有挡块,所述驱动杆与所述挡块之间安装有第二弹簧。

5.根据权利要求1所述的自动降温环网柜,其特征在于,所述冷却组件包括制冷风机,所述制冷风机的出风口与所述冷却管道相连通,所述制冷风机与所述第一感温组件电性连接。

6.根据权利要求1所述的自动降温环网柜,其特征在于,所述排气窗口包括框体,所述框体内铰接有若干个挡尘板,所述挡尘板的上端为圆弧形,所述挡尘板的下端凸设有内弧形槽,在重力的作用下,位于上部的挡尘板的内弧凹槽搭接在位于下部的挡尘板的圆弧形上端,封闭所述框体。
