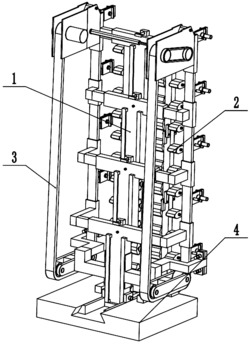

1.一种瓷砖铺设装置，包括支架(1)、撞击机构(2)、皮带机构(3)、底座(4)，其特征在于：所述的支架(1)包括T字架(1-1)、移动杆(1-2)、传动齿轮(1-3)、固定螺杆(1-4)、皮带滑槽(1-5)、变距支架(1-6)、滑轮(1-7)、支架滑杆(1-8)，T字架(1-1)设有四个，T字架(1-1)之间滑动配合，T字架(1-1)上部为中空状，移动杆(1-2)与T字架(1-1)滑动配合，移动杆(1-2)设有八个，移动杆(1-2)上加工有齿，传动齿轮(1-3)设有四个，传动齿轮(1-3)位于T字架(1-1)的内部，传动齿轮(1-3)与T字架(1-1)滑动配合，传动齿轮(1-3)与移动杆(1-2)啮合，固定螺杆(1-4)设有四个，固定螺杆(1-4)与T字架(1-1)螺纹配合，皮带滑槽(1-5)设有八个，皮带滑槽(1-5)固定在移动杆(1-2)上，皮带滑槽(1-5)与皮带机构(3)滑动配合，变距支架(1-6)设有两个，变距支架(1-6)固定在T字架(1-1)的下部两侧，滑轮(1-7)固定在变距支架(1-6)上，滑轮(1-7)与皮带机构(3)滑动配合，支架滑杆(1-8)固定在T字架(1-1)的下部，支架滑杆(1-8)与底座(4)滑动配合；T字架(1-1)包括上滑槽(1-1-1)、后滑槽(1-1-2)、前滑槽(1-1-3)，上滑槽(1-1-1)为方形空心状，上滑槽(1-1-1)与移动杆(1-2)滑动配合，后滑槽(1-1-2)位于T字架(1-1)的后部，后滑槽(1-1-2)与另一个T字架(1-1)滑动配合，前滑槽(1-

1-3)位于T字架(1-1)的前部，前滑槽(1-1-3)与另一个T字架(1-1)的后滑槽(1-1-2)滑动配合；变距支架(1-6)包括固定板(1-6-1)、弯形支架(1-6-2)、调节螺丝(1-6-3)、挡板(1-6-

4)、滑动螺纹板(1-6-5)，固定板(1-6-1)上加工有两个通孔，固定板(1-6-1)通过螺丝固定在T字架(1-1)的下部两侧，弯形支架(1-6-2)固定在固定板(1-6-1)上，弯形支架(1-6-2)端部加工有齿，调节螺丝(1-6-3)设有两个，调节螺丝(1-6-3)与挡板(1-6-4)螺纹配合，挡板(1-6-4)位于弯形支架(1-6-2)一端，滑动螺纹板(1-6-5)与弯形支架(1-6-2)滑动配合，滑动螺纹板(1-6-5)与调节螺丝(1-6-3)滑动配合，滑动螺纹板(1-6-5)一侧加工有齿；滑轮(1-7)包括滑轮支架(1-7-1)、轮(1-7-2)，滑轮支架(1-7-1)固定在弯形支架(1-6-2)上，轮(1-7-2)设有四个，轮(1-7-2)与皮带机构(3)相接触；支架滑杆(1-8)包括梯形架(1-8-1)、链接块(1-8-2)、螺丝(1-8-3)、连接板(1-8-4)，梯形架(1-8-1)设有两个，梯形架(1-8-1)之间通过连接板(1-8-4)相连接，连接板(1-8-4)与底座(4)滑动配合，链接块(1-8-2)位于梯形架(1-8-1)的上部，链接块(1-8-2)中部加工有螺纹孔，螺丝(1-8-3)与链接块(1-8-2)螺纹配合，螺丝(1-8-3)与T字架(1-1)相接触，连接板(1-8-4)位于梯形架(1-8-1)的中部；

所述的撞击机构(2)包括弯折框架(2-1)、橡皮锤(2-2)、链条(2-3)、小齿轮一(2-4)、电机(2-5)，橡皮锤(2-2)与弯折框架(2-1)滑动杆配合，链条(2-3)设有三个，链条(2-3)与橡皮锤(2-2)相连接，小齿轮一(2-4)固定在橡皮锤(2-2)的一侧，电机(2-5)固定在弯折框架(2-1)的下部，电机(2-5)与小齿轮一(2-4)啮合；弯折框架(2-1)包括框架(2-1-1)、通孔(2-

1-2)、折页(2-1-3)、支撑杆(2-1-4)、电机座(2-1-5)、下滑块(2-1-6)、固定销(2-1-7)，框架(2-1-1)设有三个，框架(2-1-1)通过折页(2-1-3)相连接，通孔(2-1-2)位于框架(2-1-1)上，通孔(2-1-2)与橡皮锤(2-2)滑动配合，折页(2-1-3)设有四个，折页(2-1-3)与框架(2-

1-1)固定在一起，支撑杆(2-1-4)位于弯折框架(2-1)的下部，支撑杆(2-1-4)下部与底座(4)滑动配合，电机座(2-1-5)位于弯折框架(2-1)的下部，下滑块(2-1-6)截面为梯形，下滑块(2-1-6)与底座(4)滑动配合，固定销(2-1-7)设有四个，固定销(2-1-7)位于弯折框架(2-

1)的后侧；橡皮锤(2-2)包括锤体(2-2-1)、连接轴(2-2-2)、链条轮(2-2-3)，锤体(2-2-1)每组设有四个，锤体(2-2-1)固定在连接轴(2-2-2)上，连接轴(2-2-2)与通孔(2-1-2)滑动配合，链条轮(2-2-3)设有两个，链条轮(2-2-3)与链条(2-3)相连接；

所述的皮带机构(3)包括收集架(3-1)、驱动电机(3-2)、链接杆(3-3)、夹紧器(3-4)、皮带(3-5)、小皮带(3-6)、导轮一(3-7)、导轮二(3-8)、过渡轮(3-9)、内轮一(3-10)、内轮二(3-11)，收集架(3-1)设有两个，收集架(3-1)固定在T字架(1-1)上，驱动电机(3-2)固定在收集架(3-1)的内测，链接杆(3-3)与内轮二(3-11)相连接，夹紧器(3-4)固定在皮带(3-5)上，小皮带(3-6)设有两个，小皮带(3-6)与导轮一(3-7)相连接，小皮带(3-6)与导轮二(3-

8)相连接，导轮一(3-7)设有两个，导轮二(3-8)设有两个，过渡轮(3-9)设有两个，过渡轮(3-9)与收集架(3-1)滑动配合，内轮一(3-10)设有两个，内轮一(3-10)与收集架(3-1)滑动配合，内轮一(3-10)与导轮二(3-8)相连接，内轮二(3-11)设有两个，内轮二(3-11)与收集架(3-1)滑动配合，内轮二(3-11)与导轮一(3-7)相连接；夹紧器(3-4)包括皮带连接板(3-

4-1)、导向柱(3-4-2)、夹紧板(3-4-3)、螺齿杆(3-4-4)、顶板(3-4-5)，皮带连接板(3-4-1)上部加工有四个通孔，皮带连接板(3-4-1)通过螺丝固定在皮带(3-5)上，导向柱(3-4-2)固定在夹紧板(3-4-3)的上部，导向柱(3-4-2)与皮带连接板(3-4-1)滑动配合，夹紧板(3-4-

3)中部与螺齿杆(3-4-4)滑动配合，螺齿杆(3-4-4)中部加工有螺纹，螺齿杆(3-4-4)中部与皮带连接板(3-4-1)螺纹配合，螺齿杆(3-4-4)一端加工有齿，顶板(3-4-5)固定在夹紧板(3-4-3)的下部；

所述的底座(4)包括底座块(4-1)、底座齿轮(4-2)、底座滑槽(4-3)、墙壁导轮架(4-4)、墙壁导轮(4-5)、滑轮支架(4-6)、底部滑轮(4-7)，底座块(4-1)为方形，底座块(4-1)中部加工有梯形凹槽，底座块(4-1)中部与支架滑杆(1-8)滑动配合，底座齿轮(4-2)设有两个，底座齿轮(4-2)内侧与下滑块(2-1-6)上部啮合，底座齿轮(4-2)外侧与支架滑杆(1-8)内侧啮合，底座滑槽(4-3)与下滑块(2-1-6)滑动配合，墙壁导轮架(4-4)设有两个，墙壁导轮架(4-

4)固定在底座块(4-1)的前部，墙壁导轮(4-5)与底座块(4-1)滑动配合，滑轮支架(4-6)位于底座块(4-1)的下部，滑轮支架(4-6)通过螺丝固定在底座块(4-1)的下部，滑轮支架(4-

6)设有四个，底部滑轮(4-7)与滑轮支架(4-6)滑动配合；

所述的支架(1)与底座(4)滑动配合，撞击机构(2)与底座(4)滑动配合，皮带机构(3)与支架(1)相连接。

2.根据权利要求1所述的一种瓷砖铺设装置，其特征在于：所述的T字架(1-1)为铝合金材质。

3.根据权利要求1所述的一种瓷砖铺设装置，其特征在于：所述的锤体(2-2-1)的材质为橡胶。

4.根据权利要求1所述的一种瓷砖铺设装置，其特征在于：所述的夹紧板(3-4-3)为不锈钢材质。
