专利号: 2019112656993
申请人: 台州市恩和塑料线缆股份有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

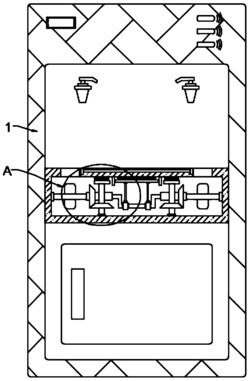

1.一种可自动清洁的饮水机接水机构,包括机体(1),其特征在于,所述机体(1)上开设有接水台(2),且接水台(2)包括有自上而下分布的放置板(3)、集水板(4)与空腔(5),所述集水板(4)两端对应开设有渗水孔(6),且空腔(5)中水平转动设置有转轴(7),且转轴(7)位于渗水孔(6)下方的两端上均固定套设有桨叶(8),所述转轴(7)两端上均固定套设有主动齿轮(9),且空腔(5)两侧均转动设置有与主动齿轮(9)相对应的立轴(10),且立轴(10)上固定套设有与主动齿轮(9)啮合转动连接的从动齿轮(11),所述立轴(10)上端固定连接有刷盘(12),所述转轴(7)中端一体连接有U型轴(13),且放置板(3)下端销轴连接有刷板(14),所述U型轴(13)与刷板(14)之间销轴连接有牵引杆(15);所述放置板(3)为镂空的网格结构,且放置板(3)固定连接于接水台(2)上端开口处;所述集水板(4)水平设置于放置板(3)正下方,且两个渗水孔(6)下端开口连通空腔(5);所述立轴(10)垂直于转轴(7),且立轴(10)连接刷盘(12)的上端转动贯穿集水板(4)并延伸至放置板(3)下端;所述主动齿轮(9)与从动齿轮(11)均为锥齿轮;所述刷板(14)两侧中端与放置板(3)的底面对应连接,且倾斜设置的牵引杆(15)远离U型轴(13)的上端滑动贯穿集水板(4)并与刷板(14)一端相连接。
