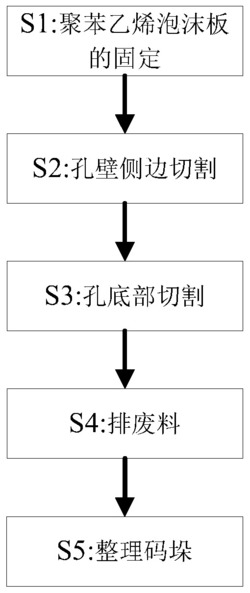

1.一种聚苯乙烯泡沫板二次加工工艺,其特征在于:具体的聚苯乙烯泡沫板二次加工工艺如下:
S1、聚苯乙烯泡沫板的固定:人工将待加工的聚苯乙烯泡沫板放置在底板(11)中部并且通过压紧侧板(12)将其侧边进行固定;
S2、孔壁侧边切割:通过驱动电机(25)带动旋切刀(38)转动,并通过升降气缸(21)的作用将旋切刀(38)缓慢下降到聚苯乙烯泡沫板内部一定的深度,对聚苯乙烯泡沫板进行切孔缝;到达指定深度进行切割后,升降气缸(21)停止工作,且驱动电机(25)持续工作;
S3、孔底部切割:通过电动滑块(332)对线束(333)进行缓慢释放,使得柔性丝刀(344)移出旋切套筒(31)内部,并对聚苯乙烯泡沫板的切孔的孔底部进行缓慢切割;切割完成后,驱动电机(25)停止工作,且通过升降气缸(21)将旋切刀(38)移出聚苯乙烯泡沫板内部;
S4、排废料:通过推料气缸(321)推动推料板(322)将旋切套筒(31)内部的聚苯乙烯泡沫板废料排出;并通过人工回收处理;
S5、整理码垛:将切割完成后的聚苯乙烯泡沫板移出底板(11)并对其进行堆叠码垛;
上述聚苯乙烯泡沫板二次加工工艺S1-S5步骤中的聚苯乙烯泡沫板二次加工处理需要由辅助模块(1)、驱动装置(2)和旋切装置(3)配合完成聚苯乙烯泡沫板的二次加工处理;其中:所述辅助模块(1)的上端面设置有驱动装置(2),驱动装置(2)上设置有旋切装置(3),且所述的旋切装置(3)位于辅助模块(1)的正上方;
所述的旋切装置(3)包括旋切套筒(31)、推料单元(32)、调节单元(33)、切底单元(34)、辅助环(35)、密封塞(36)、固定单元(37)和旋切刀(38);旋切套筒(31)的外壁设置有一圈环形槽,其环形槽内均匀设置有切底单元(34),所述的切底单元(34)与调节单元(33)相互连接,所述的调节单元(33)设置在旋切套筒(31)的顶端外壁上;位于旋切套筒(31)的环形槽下端内壁设置有辅助环(35),所述的辅助环(35)外壁均匀设置有活动珠,且辅助环(35)与切底单元(34)相互配合;所述的密封塞(36)设置在旋切套筒(31)的下端,且密封塞(36)的上端为弧形结构,所述的固定单元(37)安装在旋切套筒(31)的下端,且固定单元(37)的下端设置有旋切刀(38),所述的旋切套筒(31)内壁均匀设置有与其内部环形槽相连通的通孔;所述的旋切套筒(31)为两段式结构。
2.根据权利要求1所述的一种聚苯乙烯泡沫板二次加工工艺,其特征在于:所述的驱动装置(2)包括升降气缸(21)、卡接架(22)、圆固定筒(23)、顶盖(24)、驱动电机(25)、驱动齿轮(26)、从动轴(27)、从动齿轮(28)和固定支架(29);所述的升降气缸(21)对称设置在底板(11)上,升降气缸(21)的顶端安装有卡接架(22),且卡接架(22)的上端设置有圆形安装孔,所述的圆固定筒(23)安装在卡接架(22)的圆形安装孔内,圆固定筒(23)的上端通过螺纹连接方式安装有顶盖(24),且圆固定筒(23)的底端内壁通过电机座安装有驱动电机(25),驱动电机(25)的输出轴上通过法兰安装有驱动齿轮(26),所述从动轴(27)的中部通过轴承安装在圆固定筒(23)上,位于圆固定筒(23)内部的从动轴(27)顶端安装有从动齿轮(28),所述的从动齿轮(28)与驱动齿轮(26)相互啮合;位于圆固定筒(23)外部的从动轴(27)底端通过法兰安装有固定支架(29)。
3.根据权利要求1所述的一种聚苯乙烯泡沫板二次加工工艺,其特征在于:所述的辅助模块(1)包括底板(11)和压紧侧板(12);所述底板(11)的上端面中部位置开设有固定槽,且其固定槽内通过滑动配合方式对称设置有压紧侧板(12),所述的压紧侧板(12)的外壁均匀开设有卡槽。
4.根据权利要求1所述的一种聚苯乙烯泡沫板二次加工工艺,其特征在于:所述的推料单元(32)包括推料气缸(321)和推料板(322),推料气缸(321)对称设置在旋切套筒(31)内,且推料气缸(321)的顶端安装有推料板(322),所述的推料板(322)与旋切套筒(31)的内壁通过滑动方式相配合。
5.根据权利要求1所述的一种聚苯乙烯泡沫板二次加工工艺,其特征在于:所述的调节单元(33)包括放卷环(331)、电动滑块(332)和线束(333),所述的放卷环(331)通过滑动配合方式安装在旋切套筒(31)的上端外壁上,且放卷环(331)与电动滑块(332)相连接,所述的电动滑块(332)通过滑动配合方式安装在旋切套筒(31)的顶端外壁上,所述的放卷环(331)内部设置有环形槽,且其内部设置有若干根线束(333),且线束(333)的另一端分别连接在切底单元(34)上。
6.根据权利要求1所述的一种聚苯乙烯泡沫板二次加工工艺,其特征在于:所述的切底单元(34)包括限位板(341)、限位柱(342)、限位弹簧(343)和柔性丝刀(344);限位板(341)的侧壁通过均匀设置活动珠安装在旋切套筒(31)的环形槽内,限位板(341)的下端安装有限位柱(342),且限位柱(342)的外壁套设有限位弹簧(343),限位柱(342)的下端连接有柔性丝刀(344),所述的柔性丝刀(344)的上端通过滑动配合方式安装在旋切套筒(31)的内部。
7.根据权利要求1所述的一种聚苯乙烯泡沫板二次加工工艺,其特征在于:所述的固定单元(37)包括固定板(371)、卡接栓(372)、扩张侧板(373)和扩张弹簧(374);所述的固定板(371)上端均匀设置有卡接栓(372),且固定板(371)通过卡接栓(372)固定在扩张侧板(373)上,所述的扩张侧板(373)通过扩张弹簧(374)均匀设置在旋切套筒(31)的下端。
8.根据权利要求1所述的一种聚苯乙烯泡沫板二次加工工艺,其特征在于:所述旋切刀(38)的下端为均匀设置的切口状。
9.根据权利要求3所述的一种聚苯乙烯泡沫板二次加工工艺,其特征在于:底板(11)的下端设置有除噪海绵。
