专利号: 2019112620991
申请人: 永康微唯智能科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 船舶或其他水上船只;与船有关的设备
更新日期:2024-09-12
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

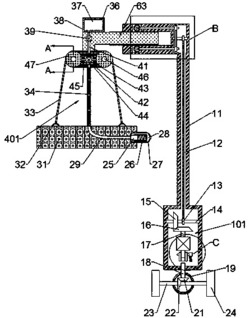

1.一种船舶外壳清洗设备,包括清洗机吊杆,所述清洗机吊杆内固设有主电机腔,所述主电机腔内设有中央动力装置,所述中央动力装置可为整个装置提供动力,所述中央动力装置内设有可转动的第一传动轴,所述清洗机吊杆下端设有齿轮保护罩,所述第一传动轴向下延伸入所述齿轮保护罩内;

所述第一传动轴下端固设有第八锥齿轮,所述第八锥齿轮上啮合连接设有第一锥齿轮,所述第一锥齿轮轴心固设有车轮轴,所述车轮轴左右两端固设有车轮,所述清洗机吊杆上壁内设有带轮腔,所述带轮腔内设有带轮传动装置,所述带轮传动装置与所述中央动力装置通过第一皮带连接,所述带轮腔左壁内设有伸缩杆腔,所述伸缩杆腔内上下对称的设有伸缩杆装置,所述带轮传动装置与所述伸缩杆装置通过第二传动轴动力连接,进而所述带轮传动装置可将所述中央动力装置的动力传递给所述伸缩杆装置;

所述伸缩杆腔内设有可左右滑动的伸缩杆,所述伸缩杆上固设有水箱,所述水箱内设有清洁液储存腔,所述清洁液储存腔内存有清洁液,所述伸缩杆内固设有水泵,所述水泵上端连通设有第一管路,所述第一管路上端与所述清洁液储存腔连通,所述水泵下端连通设有第二管路,所述伸缩杆下壁面固设有船体清洗装置,所述第二管路下端延伸入所述船体清洗装置内,所述船体清洗装置可向船体喷射清洁液。

2.如权利要求1所述的一种船舶外壳清洗设备,其特征在于:所述中央动力装置包括固设于所述主电机腔内的主电机,所述主电机上动力连接设有第一动力轴,所述第一动力轴下端套设有空心轴,所述空心轴与所述第一动力轴通过花键连接,所述空心轴上固设有滑轮,所述滑轮右端滑动连接设有磁块,所述磁块下端弹性连接设有弹簧,所述弹簧下端固设有电磁铁,所述空心轴下端可与所述第一传动轴啮合连接。

3.如权利要求2所述的一种船舶外壳清洗设备,其特征在于:所述第一动力轴上端固设有第二锥齿轮,所述第二锥齿轮上端啮合连接设有第三锥齿轮,所述第三锥齿轮轴心固设有第一定位轴,所述第一定位轴可转动的设于所述主电机腔左右内壁之间,所述第一定位轴上固设有第一皮带轮,所述第一皮带轮与所述第一皮带转动连接。

4.如权利要求1所述的一种船舶外壳清洗设备,其特征在于:所述带轮传动装置包括可转动的设于所述带轮腔左右内壁之间的第二定位轴,所述第二定位轴上固设有第二皮带轮,所述第二皮带轮下端与所述第一皮带转动连接,所述第二定位轴左端固设有中央带轮,所述中央带轮上连接设有第二皮带,所述第二皮带上下两端对称的连接设有第三皮带轮,所述第三皮带轮轴心固设有第二传动轴,所述第二传动轴可转动的设于所述带轮腔左壁内。

5.如权利要求1所述的一种船舶外壳清洗设备,其特征在于:所述伸缩杆装置包括可转动的设于所述伸缩杆腔前后壁内的第三定位轴,所述第三定位轴上固设有第四锥齿轮,所述第四锥齿轮上啮合连接设有第五锥齿轮,所述第五锥齿轮右端与所述第二传动轴左端固连,所述第三定位轴上固设有伸缩杆齿轮,所述伸缩杆齿轮与所述伸缩杆啮合连接。

6.如权利要求1所述的一种船舶外壳清洗设备,其特征在于:所述船体清洗装置包括固设于所述伸缩杆下壁面的绳索控制器壳体,所述绳索控制器壳体内设有副电机腔,所述副电机腔下壁面上固设有副电机,所述副电机上动力连接设有第二动力轴,所述左右两端固设有第六锥齿轮,所述第六锥齿轮上啮合连接设有第七锥齿轮,所述第七锥齿轮轴心固设有绳索轴,所述绳索轴前后两端对称的设有绳索筒,所述绳索筒上绕设有绳索。

7.如权利要求6所述的一种船舶外壳清洗设备,其特征在于:所述第二管路下端连通设有可伸缩的伸缩管,所述伸缩管下端设有阀体固定块,所述阀体固定块内设有第三管路,所述伸缩管下端与所述第三管路连通,所述第三管路右端连通设有喷水阀,所述喷水阀内设有可滑动的喷水阀滑块,所述喷水阀滑块右端弹性连接设有喷水阀弹簧,所述喷水阀内上下对称的设有喷水阀管道,所述喷水阀管道可与所述第三管路连通,所述阀体固定块上壁面左右对称的设有固定环,所述固定环上端与所述绳索固连。
