专利号: 2019112425378
申请人: 昆山市拓川诚自动化设备有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

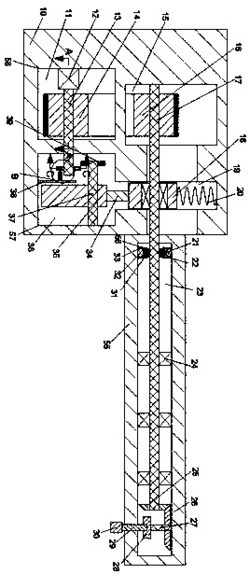

1.一种内表面铣削加工设备,包括机壳,其特征在于:所述机壳右端设有可伸入加工件内部的转动柱,所述转动柱内设有转动腔,所述转动腔上下端壁设有对称的两个旋转机构,所述旋转机构包括固定连接于所述转动腔远离中心的端壁的固定块,所述固定块内设有固定块腔,所述固定块腔内滑动连接有另一端位于所述转动腔内的抵紧块,所述固定块腔远离对称中心一端壁固定连接有第一电磁铁,所述固定块腔内设有连接所述第一电磁铁与所述抵紧块的连接弹簧,所述转动腔内设有可以转动的传动轴,第一电磁铁启动可将抵紧块推动紧贴在传动轴上随着传动轴一起转动,从而带动转动柱转动实现铣削加工部位的旋转,所述转动腔内设有多个可以稳定传动轴转动的稳定轴承,所述传动轴右端面固定连接有传动锥齿轮,所述转动腔上端壁转动连接有工作轴,所述工作轴上端固定连接有与所述传动锥齿轮啮合的从动锥齿轮,所述工作轴下端固定连接有可固定刀柄的固定底座,所述刀柄下端设有铣刀,传动轴转动时带动铣刀转动从而对加工件进行铣削加工,所述机壳内设有移动腔,所述移动腔内滑动连接有移动块,所述移动块转动连接有所述传动轴,所述移动腔内设有连接所述移动块上端面与所述移动腔上端壁的稳定弹簧,所述移动块下端面固定连接有推动块,所述推动块下侧设有可使所述推动块上下移动的移动机构,通过推动块的移动和稳定弹簧配合实现移动块和传动轴的上下移动,从而带动转动柱上下运动,实现铣削加工部位的水平移动,所述机壳内设有给传动轴转动和推动块上下运动提供动力的驱动机构;所述驱动机构包括设于所述机壳内左侧下端内的驱动腔,所述驱动腔左端壁固定连接有驱动电机,所述驱动腔右端壁内设有升降腔,所述驱动电机动力连接有右端位于所述升降腔内的驱动轴,所述驱动轴左端固定连接有驱动带轮,所述驱动腔上端壁内设有传动腔,所述传动腔内设有固定连接于所述传动轴左端的传动带轮,所述驱动腔左端壁内设有滑动腔,所述滑动腔内滑动连接有滑动块,所述滑动块转动连接有右端位于所述驱动腔内的滑动轴,所述滑动轴右端固定连接有滑动带轮,所述滑动腔内设有连接所述滑动块前端面与所述滑动腔前端壁的拉紧弹簧,所述驱动腔内设有连接所述滑动带轮、所述驱动带轮以及所述传动带轮的传动带;所述移动机构包括固定连接于所述驱动轴右端的移动摩擦轮,所述移动摩擦轮内设有移动摩擦轮腔,所述移动摩擦轮腔内滑动连接有弧形块,所述升降腔下端壁固定连接有固定板,所述固定板左端面固定连接有连接块,所述连接块内滑动连接有平移板,所述平移板左端面固定连接有左端与所述弧形块固定连接的推动杆,所述平移腔右端壁固定连接有第二电磁铁,所述平移腔内设有连接所述平移板右端面与所述第二电磁铁左端面的复位弹簧,所述升降腔右端壁转动连接有转动轴,所述转动轴左端固定连接有可与所述移动摩擦轮啮合的传动摩擦轮,所述转动轴右端固定连接有凸轮。

2.根据权利要求1所述的一种内表面铣削加工设备,其特征在于:所述第一电磁铁对所述抵紧块弹力大于所述抵紧块自身重力以及所述连接弹簧弹力之和。

3.根据权利要求2所述的一种内表面铣削加工设备,其特征在于:所述所述第二电磁铁对所述平移板弹力大于所述复位弹簧弹力,所述凸轮与所述推动块紧密接触。
