专利号: 2019112331722
申请人: 杭州昕华信息科技有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

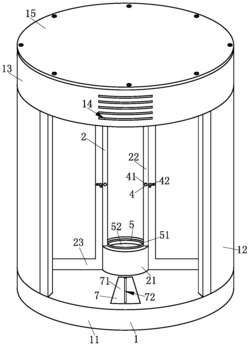

1.一种便于清灰的可限位的旋转门,其特征在于:包括防护结构(1)、旋转结构(2)、限位结构(3)、安装结构(4)、放置结构(5)、喷水结构(6)和清灰结构(7),用于起到支撑和防护作用的所述防护结构(1)的内部设置用于旋转的所述旋转结构(2),在所述防护结构(1)的内部设置用于对所述旋转结构(2)进行限位的所述限位结构(3);在所述旋转结构(2)的一侧设置用于对所述放置结构(5)内部的盆景进行防护的所述安装结构(4),在所述旋转结构(2)的内部设置用于对盆景进行放置的所述放置结构(5),在所述旋转结构(2)的内部安装用于对所述放置结构(5)上的盆景进行喷水养护的所述喷水结构(6);在所述旋转结构(2)的底端设置用于对所述防护结构(1)进行灰尘清理的所述清灰结构(7)。

2.根据权利要求1所述的一种便于清灰的可限位的旋转门,其特征在于:所述防护结构

(1)包括底座(11)、支撑架(12)、顶盘(13)、散热孔(14)和盖板(15),在呈圆柱体结构的所述底座(11)的顶端呈对称关系固定两个呈弧形结构的所述支撑架(12),在两个所述支撑架(12)背离所述底座(11)的一端固定外部直径与所述底座(11)相同的圆柱体结构的所述顶盘(13),在所述顶盘(13)上设有多个互相呈平行关系的所述散热孔(14),在所述顶盘(13)背离所述支撑架(12)的一端可拆卸连接有所述盖板(15)。

3.根据权利要求2所述的一种便于清灰的可限位的旋转门,其特征在于:所述旋转结构

(2)包括固定套(21)、第一防护套(22)、门框(23)、顶套(24)、电机(25)和毛刷(26),所述固定套(21)转动连接于所述底座(11),在所述固定套(21)背离所述底座(11)的一端固定所述第一防护套(22),在所述第一防护套(22)背离所述底座(11)的一端固定所述顶套(24),且所述顶套(24)与所述顶盘(13)转动连接,在所述顶盘(13)的内部固定所述电机(25),且所述电机(25)与所述顶套(24)固定连接,在所述第一防护套(22)的外部呈对称关系固定两个所述门框(23),在两个所述门框(23)背离所述第一防护套(22)的一端均安装所述毛刷(26)。

4.根据权利要求3所述的一种便于清灰的可限位的旋转门,其特征在于:所述限位结构

(3)包括齿轮(31)、滑槽(32)、限位板(33)、第一弹簧(34)和推杆(35),在所述顶套(24)的外部固定所述齿轮(31),且所述齿轮(31)与所述顶盘(13)转动连接,在所述顶盘(13)的内部滑动连接有所述限位板(33),且所述限位板(33)与所述齿轮(31)卡合,在所述限位板(33)和所述顶盘(13)之间夹持固定所述第一弹簧(34),在所述顶盘(13)的内部设置呈L形结构的所述滑槽(32),在所述滑槽(32)的内部滑动连接有所述推杆(35),且所述推杆(35)与所述限位板(33)滑动连接。

5.根据权利要求3所述的一种便于清灰的可限位的旋转门,其特征在于:所述安装结构

(4)包括固定孔(41)、拉杆(42)、第二防护套(43)、固定柱(44)、插槽(45)、限位杆(46)和第二弹簧(47),所述固定孔(41)设于所述第一防护套(22)的内部,在所述第一防护套(22)的一端设有所述第二防护套(43),在所述第二防护套(43)对应所述固定孔(41)的位置呈垂直关系固定所述固定柱(44),在所述固定柱(44)上设置所述插槽(45),在所述门框(23)的内部滑动连接有所述限位杆(46),且所述限位杆(46)的外部直径小于所述插槽(45)内部直径,在所述限位杆(46)和所述门框(23)之间夹持固定所述第二弹簧(47),在所述限位杆(46)的一端固定所述拉杆(42)。

6.根据权利要求3所述的一种便于清灰的可限位的旋转门,其特征在于:所述放置结构

(5)包括放置板(51)、滤板(52)、收集槽(53)、进水口(54)和储水槽(55),所述放置板(51)设于所述固定套(21)背离所述底座(11)的一端,在所述放置板(51)的内部固定所述滤板(52),在所述固定套(21)的内部设置呈漏斗状结构的所述收集槽(53),在所述固定套(21)的内部设有所述储水槽(55),且所述储水槽(55)通过所述进水口(54)与所述收集槽(53)相通。

7.根据权利要求6所述的一种便于清灰的可限位的旋转门,其特征在于:所述喷水结构

(6)包括喷水管(61)、喷头(62)、水管(63)、转槽(64)、立柱(65)、顶杆(66)、顶板(67)、第三弹簧(68)、气囊(69)、气道(69a)、密封槽(69b)、密封塞(69c)、第四弹簧(69d)和连接孔(69e),所述喷水管(61)固定于所述第一防护套(22)的内部,在所述喷水管(61)的底端设置多个所述喷头(62),在所述底座(11)的内部设置呈环形结构的所述转槽(64),在所述转槽(64)的内部呈对称关系固定两个所述立柱(65),在所述固定套(21)的内部滑动连接有所述顶板(67),在所述顶板(67)的底端呈垂直关系固定两个呈对称关系的所述顶杆(66),且所述顶杆(66)和所述立柱(65)相对的一端均为弧形结构,在所述顶板(67)和所述固定套(21)之间夹持固定所述第三弹簧(68),在所述顶板(67)和所述固定套(21)之间夹持固定所述气囊(69),在所述固定套(21)的内部设置所述密封槽(69b),且所述密封槽(69b)通过所述气道(69a)与所述气囊(69)连接,在所述密封槽(69b)的内部滑动连接有所述密封塞(69c),在所述密封塞(69c)和所述固定套(21)之前夹持固定所述第四弹簧(69d),在所述固定套(21)的内部设置所述连接孔(69e),且所述连接孔(69e)连通所述密封槽(69b)和所述储水槽(55),且所述储水槽(55)的内部通过所述水管(63)与所述喷水管(61)相通。

8.根据权利要求7所述的一种便于清灰的可限位的旋转门,其特征在于:所述清灰结构

(7)包括收集箱(71)、进灰口(72)、连接管(73)、流道(74)、第一夹套(75)、清扫刷(76)、出气套(77)、第二夹套(78)和海绵(79),在所述底座(11)的内部套接呈扇形结构的所述收集箱(71),在所述收集箱(71)上设置所述进灰口(72),在所述门框(23)的内部滑动连接有呈倒梯形结构的所述第一夹套(75),在所述第一夹套(75)的内部固定两个呈对称关系的所述清扫刷(76),在所述第一夹套(75)和所述门框(23)的内部设置所述流道(74),且所述流道(74)通过所述连接管(73)与所述气囊(69)相通,在所述第一夹套(75)的底端固定所述出气套(77),在所述门框(23)的内部滑动连接有呈倒梯形结构的所述第二夹套(78),在所述第二夹套(78)的内部固定所述海绵(79)。
