专利号: 201911185849X
申请人: 台州辉腾泵业有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

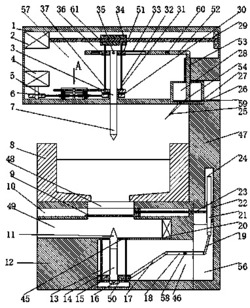

1.一种泵壳钻孔自动清理装置,包括基体以及设置在基体上的料夹,所述基体中设置有活动腔,所述活动腔上侧设置有开口朝左的排屑口一,所述基体上端面右侧固定有向上延长的架体,所述架体上固定有向左延长的悬架,所述料夹中间设置有空隙,所述排屑口一下方设置有排屑口二,所述排屑口二顶壁设置有贯穿排屑口一的通孔,所述排屑口一中滑动装有封闭板,所述排屑口二中设置有位于排屑口最右端的风扇,所述活动腔中装有可上下滑动的滑块,所述滑块中间旋转连接转轴,所述转轴端固定连接第二钻头,所述转轴下端动力连接有转动电机,所述滑块两侧对称装有螺杆,所述第一活动腔下侧壁固定安装有滑动电机,所述螺杆下端与所述滑动电机动力连接,所述螺杆上端与第一活动腔上端壁转动连接,所述滑块右端面转动安装有第一连杆,所述第一连杆于所述活动腔内与第二连杆转动连接,所述第二连杆中点转动连接有第一转动连杆,所述第一转动连杆转动连接与所述第一活动腔的前后壁上,活动腔右侧连通设置有第二活动腔,所述第二活动腔顶壁设置有滑动槽,所述滑动槽中滑动安装有第一齿条,所述第一齿条下端转动连接有第三连杆,所述第三连杆下端与所述第二连杆右侧转动连接,所述第一齿条后侧啮合有齿轮,所述排屑口一右侧壁转动安装有转动轴,所述转动轴右侧与齿轮固定连接,所述转动轴左侧与所述封闭板螺纹连接。

2.根据权利要求1所述一种泵壳钻孔自动清理装置,其特征在于:所述悬架有第四活动腔,所述第四活动腔左侧壁上端固定第一电机,所述第四活动腔左侧壁下端固定有第二电机,所述第四活动腔右侧壁下方固定有蓄水槽,所述第一电机右端动力连接有丝杆,所述丝杆右侧与所述第四活动腔右端壁转动连接,所述丝杆上通过螺纹配合装有与所述第四活动腔前后端壁滑动配合的活动块,所述活动块下端固定连接有移动导杆,所述移动导杆下端固定装有固定块,所述固定块左侧固定安装有箱体,所述箱体内设置有左右延伸的横向槽,所述横向槽中滑动安装有与所述固定块固定连接的第二齿条,所述箱体内安装有与所述第二齿条后侧啮合的第二主动轮,所述第二主动轮中间固定连接有传动轴,所述传动轴下端固定连接有第二从动轮,所述所述传动轴上端转动安装于所述箱体中,所述箱体内左右对称设置有前后延伸的纵向槽,所述纵向槽中滑动安装有与所述第二从动轮啮合的第三齿条,左侧所述第三齿条后端以及右侧第三齿条前端均固定连接有转动导杆,所述转动导杆转动连接转轮,所述转轮外侧为传送带,所述第二电机下方动力连接有第一主动轮,所述固定块下端转动连接有套筒,所说套筒外侧固定连接有第一从动轮,所述第一主动轮通过所述传动带与所述第一从动轮连接,所述套筒与所述丝杆花键连接,所述丝杆下方固定连接有第一钻头,所述丝杆上端转动连接有活动块,所述活动块后端面固定连接有定位导杆,所述第三活动腔右侧壁下方为所述蓄水槽,所述蓄水槽右侧壁下方装有进水阀,所述蓄水槽底壁左侧部分装有出水阀,所述蓄水槽中装有活塞板,所述活塞板上端面固定连接有第五连杆,所述第五连杆上端转动连接有第四连杆,所述第四连杆左端设置有活动槽,所述活动槽左侧通过弹簧活动连接有活动隔板,所述定位导杆后端伸入所述活动槽中并与之滑动配合,所述第四连杆右侧固定连接有第二转动连杆,所述转动连杆前后端转动连接于所述第三活动腔前后壁上。

3.根据权利要求1所述一种泵壳钻孔自动清理装置,其特征在于:其中所述滑块中装有左右对称且上下相通的螺纹孔,在所述螺纹孔中螺纹配合装有上下延长的螺杆,所述螺杆上端可转动的安装在所述第一活动腔的顶壁,所述螺杆下端与固定在所述第一活动腔底壁中的滑动电机动力连接,由此所述滑动电机可通过所述螺杆驱动所述滑块上下滑动,而所述滑块带动所述转轴以及所述第二钻头上下移动。

4.根据权利要求1所述一种泵壳钻孔自动清理装置,其特征在于:其中所述排屑口二中间装有左右两份毛刷,所述毛刷中间允许所述第二钻头通过,所述排屑口二右端装有所述风扇,所述排屑口二可外接废料槽,从而通过所述风扇排出工作过程中产生的废料。

5.根据权利要求1所述一种泵壳钻孔自动清理装置,其特征在于:所述料夹下侧设置有倾斜面,保证碎屑能够落入排屑口中,不出现堆积,所述封闭板其长度长于通孔宽度,防止碎屑以及水流进入所述第二钻头所在位置。

6.根据权利要求1所述一种泵壳钻孔自动清理装置,其特征在于:其中所述齿轮齿厚要高于所述第一齿条,可以保证在运输或工作过程中不会出现齿条齿轮分离的情况。
