专利号: 2019111118279
申请人: 江苏科技大学
专利类型:发明专利
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

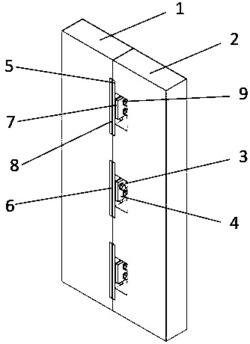

1.一种带有竖向摩擦耗能装置的装配式带缝剪力墙,包括两个预制剪力墙,分别为第一预制剪力墙(1)和第二预制剪力墙(2),其特征在于:所述第一预制剪力墙(1)和第二预制剪力墙(2)之间通过至少一组竖向摩擦耗能装置,每组所述竖向摩擦耗能装置包括设置在第一预制剪力墙(1)靠近第二预制剪力墙(2)的一侧的预埋钢板(6)、设置在第二预制剪力墙(2)靠近第一预制剪力墙(1)的一侧和预埋钢板(6)位置对应的预埋开槽板(5),所述预埋钢板(6)和预埋开槽板(5)之间设有第一摩擦材料(8),所述第一摩擦材料(8)通过胶水粘贴在所述预埋钢板(6)上,所述预埋开槽板(5)的一侧设有固定盖板(4),所述预埋开槽板(5)与固定盖板(4)之间设有第二摩擦材料(7),所述第二摩擦材料通过胶水粘贴在所述固定盖板上,所述预制开槽板(5)中开有竖直方向的槽口(11),所述预埋钢板(6)、第一摩擦材料(8)、第二摩擦材料(7)、固定盖板(4)上都设有螺栓孔洞(12)且都和所述槽口(11)位置对应,设有预埋螺栓(3)穿过所述螺栓孔洞(12)和所述槽口(11)并施加预紧力,使第一预制剪力墙(1)和第二预制剪力墙(2)成为一个整体。

2.如权利要求1所述的带有竖向摩擦耗能装置的装配式带缝剪力墙,其特征在于:所述的第一摩擦材料(8)和第二摩擦材料(7)为铜片、铝片、高强钢板中的一种或多种的组合。

3.如权利要求1所述的带有竖向摩擦耗能装置的装配式带缝剪力墙,其特征在于:所述预埋螺栓(3)的螺母和垫片之间设有蝶形弹簧(9)。

4.如权利要求1所述的带有竖向摩擦耗能装置的装配式带缝剪力墙,其特征在于:所述预埋钢板(6)和预埋开槽板(5)通过连接件(10)分别和第一预制剪力墙(1)、和第二预制剪力墙(2)连接。

5.如权利要求4所述的带有竖向摩擦耗能装置的装配式带缝剪力墙,其特征在于:所述预埋钢板(6)和预埋开槽板(5)都是通过小孔(13)和连接件(10)固定连接。

6.如权利要求1-5任一权利要求所述的带有竖向摩擦耗能装置的装配式带缝剪力墙,其特征在于:所述槽口(11)为矩形。

7.如权利要求6所述的带有竖向摩擦耗能装置的装配式带缝剪力墙,其特征在于:所述的槽口(11)有两个。

8.如权利要求1-5、7任一权利要求所述的带有竖向摩擦耗能装置的装配式带缝剪力墙,其特征在于:所述预埋钢板(6)、第一摩擦材料(8)、第二摩擦材料(7)、固定盖板(4)上设有四个螺栓孔洞。

9.如权利要求1-5、7任一权利要求所述的带有竖向摩擦耗能装置的装配式带缝剪力墙,其特征在于:所述竖向摩擦耗能装置有三组。
