专利号: 2019111043380
申请人: 北京佳顺极光科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 磨削;抛光
更新日期:2024-10-29
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

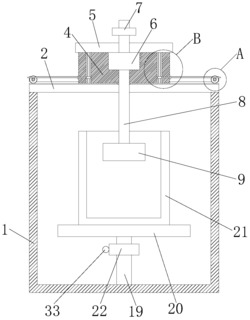

1.一种数控机床切削刀具钝化装置,包括箱体(1),所述箱体(1)的顶部滑动安装有两个箱盖(2),其特征在于,所述箱体(1)的一侧固定安装有固定板(4),固定板(4)的顶部滑动安装有滑动板(5),所述滑动板(5)的底部固定安装有双轴电机(6),所述双轴电机(6)的两个输出轴上分别固定安装有第一链轮(7)和转动杆(8),所述转动杆(8)的底部固定安装有夹具(9),箱体(1)的底部内壁上转动安装有转动柱(19),转动柱(19)的顶部固定安装有圆板(20),圆板(20)的顶部固定安装有存放桶(21),夹具(9)位于存放桶(21)内,所述滑动板(5)上转动安装有第一圆杆(26),第一圆杆(26)的外侧固定套设有第二链轮(27),第一链轮(7)和第二链轮(27)上啮合有同一个链条(28),所述箱体(1)的一侧固定安装有位于固定板(4)下方的安装板(29),所述安装板(29)的顶部转动安装有第二圆杆(30),第二圆杆(30)的顶部固定安装有矩形杆(36),第一圆杆(26)的底部开设有矩形槽(35),矩形杆(36)与矩形槽(35)的侧壁滑动连接,所述第二圆杆(30)的外侧固定套设有第一蜗轮(34),转动柱(19)的外侧固定套设有第二蜗轮(22),箱体(1)的一侧开设有转动孔,转动孔内转动安装有传动杆(31),所述传动杆(31)的两端分别固定安装有第一蜗杆(32)和第二蜗杆(33),第一蜗杆(32)与第二蜗杆(33)上的螺纹旋向相反,第二蜗轮(22)与第二蜗杆(33)相啮合,第一蜗轮(34)与第一蜗杆(32)相啮合。

2.根据权利要求1所述的一种数控机床切削刀具钝化装置,其特征在于,所述固定板(4)上开设有矩形滑孔(38),矩形滑孔(38)内滑动安装有矩形滑板(24),矩形滑板(24)的顶部与滑动板(5)的底部固定连接。

3.根据权利要求1所述的一种数控机床切削刀具钝化装置,其特征在于,所述固定板(4)的底部固定安装有电机(23),电机(23)的输出轴上固定安装有螺杆(25),螺杆(25)与矩形滑板(24)螺纹连接。

4.根据权利要求1所述的一种数控机床切削刀具钝化装置,其特征在于,所述固定板(4)的两侧均固定安装有承载板(10),两个承载板(10)的一侧均转动安装有横轴(11),两个横轴(11)的外侧均固定套设有齿轮(12),两个齿轮(12)分别与两个齿条(3)相啮合,两个齿条(3)分别固定安装在两个箱盖(2)上。

5.根据权利要求4所述的一种数控机床切削刀具钝化装置,其特征在于,所述固定板(4)的顶部开设有两个转动槽(14),两个转动槽(14)内均转动安装有竖向杆(15),两个竖向杆(15)的外侧均固定套设有第三蜗轮(16),两个横轴(11)的外侧均固定套设有第四蜗轮(13),固定板(4)的两侧均转动安装有第三蜗杆(17),第三蜗杆(17)与对应的第三蜗轮(16)和第四蜗轮(13)相啮合。

6.根据权利要求4所述的一种数控机床切削刀具钝化装置,其特征在于,两个竖向杆(15)的顶部均开设有螺纹连接槽(39),滑动板(5)的底部固定安装有两个丝杆(18),两个丝杆(18)分别与两个螺纹连接槽(39)螺纹连接,两个丝杆(18)外侧的螺纹旋向相反。

7.根据权利要求1所述的一种数控机床切削刀具钝化装置,其特征在于,两个箱盖(2)相互靠近的一侧均开设有弧形槽(37),转动杆(8)的外侧与两个弧形槽(37)的内壁相接触。

8.根据权利要求1所述的一种数控机床切削刀具钝化装置,其特征在于,所述固定板(4)的两侧均开设有连接孔(40),两个连接孔(40)分别与两个转动槽(14)相连通,两个第三蜗杆(17)的一端分别贯穿两个连接孔(40),固定板(4)的两侧均固定安装有第一轴承,两个第三蜗杆(17)的外侧分别与两个第一轴承的内圈固定连接。

9.根据权利要求1所述的一种数控机床切削刀具钝化装置,其特征在于,所述滑动板(5)的底部固定安装有第二轴承,第一圆杆(26)的外侧与第二轴承的内圈固定连接。

10.根据权利要求1所述的一种数控机床切削刀具钝化装置,其特征在于,所述箱体(1)的顶部设有滑轨,两个箱盖(2)均与滑轨滑动连接。
