专利号: 2019110849737
申请人: 江苏农牧科技职业学院
专利类型:发明专利
专利状态:已下证
更新日期:2025-12-30
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

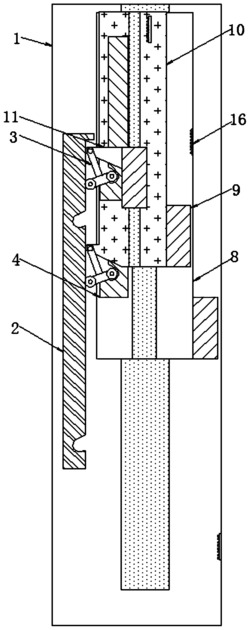

1.一种用于智能水族馆生命维持系统的水质检测取样装置,包括槽板(1),其特征在于:所述槽板(1)的外侧固定连接有第一卡板(2),第一卡板(2)的外侧活动连接有转杆(3),转杆(3)远离第一卡板(2)的一侧活动连接有第二卡板(4),槽板(1)的外侧活动连接第一齿轮(5),第一齿轮(5)的外侧活动连接有螺杆(6),螺杆(6)的外侧活动连接有移动杆(7);

所述槽板(1)的外侧活动连接有第一滑板(8),第一滑板(8)的外侧活动连接有样品瓶(9),第一滑板(8)的外侧活动连接有第二滑板(10),第二滑板(10)的外侧活动连接有第三滑板(11),样品瓶(9)的顶部活动连接有盖板(12),盖板(12)的外侧活动连接有第二齿轮(13),第二齿轮(13)的底部活动连接有第一齿杆(14),第一齿杆(14)的上方活动连接有第三齿轮(15),第三齿轮(15)的外侧活动连接有第二齿杆(16)。

2.根据权利要求1所述的一种用于智能水族馆生命维持系统的水质检测取样装置,其特征在于:所述槽板(1)的表面开设有凹槽,其尺寸与第一滑板(8)的尺寸相适配,第一滑板(8)的外侧固定连接有锯齿,其尺寸与第一齿轮(5)的尺寸相适配,第一齿轮(5)的内部开设有螺纹状孔洞,其尺寸与螺杆(6)的尺寸相适配,螺杆(6)的外侧活动连接有推杆,推杆远离螺杆(6)的一侧与移动杆(7)活动连接。

3.根据权利要求1所述的一种用于智能水族馆生命维持系统的水质检测取样装置,其特征在于:所述第一卡板(2)的表面开设有两个尺寸相同的槽口,转杆(3)有两个并且尺寸相同,分别与第三滑板(11)和第二滑板(10)活动连接,转杆(3)呈现“T”状,其短杆的外侧固定连接有第一凸柱,其尺寸与第一卡板(2)槽口的尺寸相适配,短杆远离第一凸柱的一侧固定连接有第二凸柱。

4.根据权利要求1所述的一种用于智能水族馆生命维持系统的水质检测取样装置,其特征在于:所述第二卡板(4)有两个并且尺寸相同,分别与第二滑板(10)和第一滑板(8)固定连接,第二卡板(4)的表面开设有槽口,其尺寸与转杆(3)第二凸柱的尺寸相适配。

5.根据权利要求1所述的一种用于智能水族馆生命维持系统的水质检测取样装置,其特征在于:所述第二滑板(10)的表面开设有第一滑槽,其尺寸与第三滑板(11)的尺寸相适配,第一滑板(8)的表面开设有第二滑槽,其尺寸与第二滑板(10)的尺寸相适配,样品瓶(9)有三个并且尺寸相同,分别与第一滑板(8),第二滑板(10)和第三滑板(11)固定连接。

6.根据权利要求1所述的一种用于智能水族馆生命维持系统的水质检测取样装置,其特征在于:所述盖板(12)的尺寸与样品瓶(9)进样口的尺寸相适配,盖板(12)的外侧活动连接有两个尺寸相同的第一旋杆,第一旋杆远离盖板(12)的一侧与样品瓶(9)活动连接,盖板(12)的外侧活动连接有第二旋杆,第二旋杆远离盖板(12)的一侧与第二齿轮(13)固定连接。

7.根据权利要求1所述的一种用于智能水族馆生命维持系统的水质检测取样装置,其特征在于:所述第一齿杆(14)由左侧齿杆和右侧齿杆组成,其左侧齿杆的尺寸与第二齿轮(13)的尺寸相适配,右侧齿杆的尺寸与第三齿轮(15)的尺寸相适配,第三齿轮(15)的尺寸与第二齿杆(16)的尺寸相适配,第二齿杆(16)有三个并且尺寸相同,分别固定连接在槽板(1)、第一滑板(8)和第二滑板(10)的外侧。
